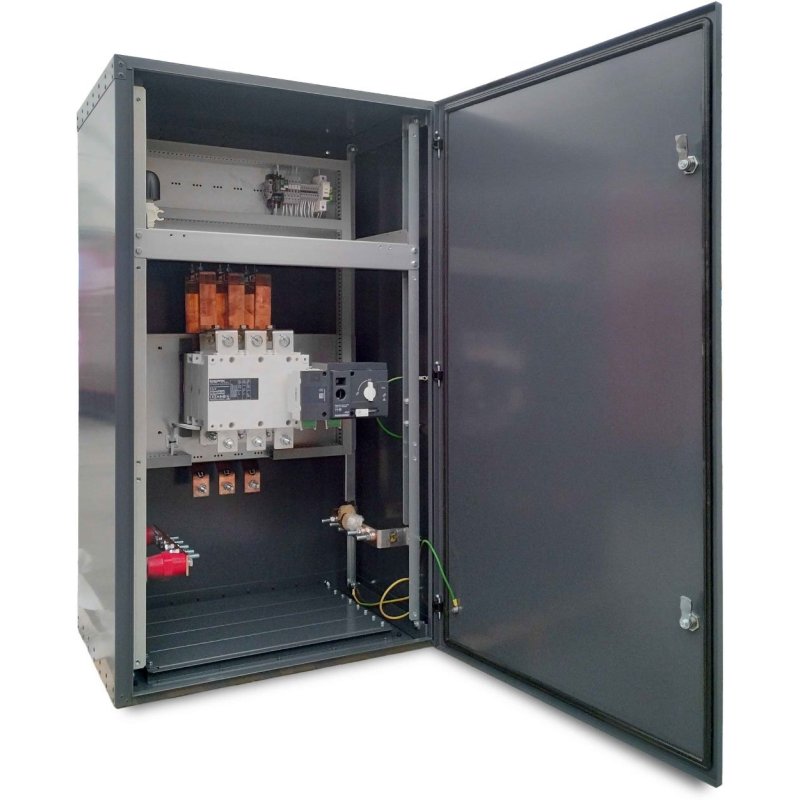

Система АВР на вимикачі 1000 А

Системи ATS на комутаторі – надійна автоматизація електропостачання

Шафи АВТ на базі вимикача є незамінним рішенням скрізь, де потрібне автоматичне перемикання джерел живлення – з мережі на генератор і навпаки. Базова версія працює повністю завдяки сигналу від контролера генератора, що робить її простою та ергономічною. Розширена версія, з власним контролером, дозволяє керувати кількома шафами АВТ від одного генератора, а також створювати складніші системи автоматизації. На вимогу замовника АВТ може бути виготовлена в чотириполюсному виконанні та адаптована для зовнішньої установки.

Система SZR 1000 – автоматичне перемикання до 692 кВА

Що таке SZR 1000?

SZR 1000 – це шафа резервного живлення на базі надійного триполюсного вимикача ATyS r 3P з номінальним струмом 1000 А та потужністю 692 кВА . У базовій версії керування здійснюється безпосередньо від генератора (наприклад, AMF 25), що забезпечує повну автоматизацію перемикання між мережею та генератором.

Основні технічні параметри SZR 1000

• Номінальна потужність: 692 кВА

• Номінальний струм (AC-1): 1000 А

• Номінальна напруга: 400/230 В

• Частота: 50 Гц

• Тип вимикача: ATyS r 3P, 1000 A

• Керування: з блоку (AMF 25) – базова версія

• Тип замка: механічний/електричний

• Клас захисту: IP 43

• З'єднувальний кабель: 2 x 240 мм²

• Діапазон робочих температур: від -25°C до +40°C

• Умови експлуатації: до 2000 м над рівнем моря

• Розміри (Д х Ш х В): 600 х 800 х 1800 мм

• Вага: 195 кг

Чим вирізняється SZR 1000?

• Міцний триполюсний вимикач ATyS – надійність при великих навантаженнях.

• Просте керування – керування сигналом від генератора без додаткових витрат на контролер.

• Механічний та електричний замок – безпечне використання.

• Корпус IP43 – готовий до роботи в різних умовах.

• Можна розширити до чотирипольної версії.

Додаткові функції – SZR 1000 з власним контролером

Розширена версія SZR 1000 може бути оснащена контролером ATS2-70 , який дозволяє:

• Керування кількома шафами АВР за допомогою одного генератора.

• Підтримка складніших систем живлення.

• Повний онлайн-моніторинг та управління системою.

Додаткове обладнання SZR 1000

• Фундаментний цоколь (14,5 кг, висота 500 мм) або цоколь для підлоги (19 кг)

• Комплект для зовнішнього монтажу: дах, кришка контролера, обігрівач.

• Додаткові розетки та захист – відповідно до вимог замовника.

• Чотирипольне виконання – доступне на запит.

Оберіть надійний вимикач із SZR 1000

SZR 1000 — це надійне, надійне та розширюване рішення для автоматичного перемикання джерел живлення. Оберіть версію з додатковим контролером або просту конфігурацію — завжди адаптовану до вашої установки.

Маєте запитання? Звертайтеся до нас – ми допоможемо вам обрати найкращу систему ATS!
