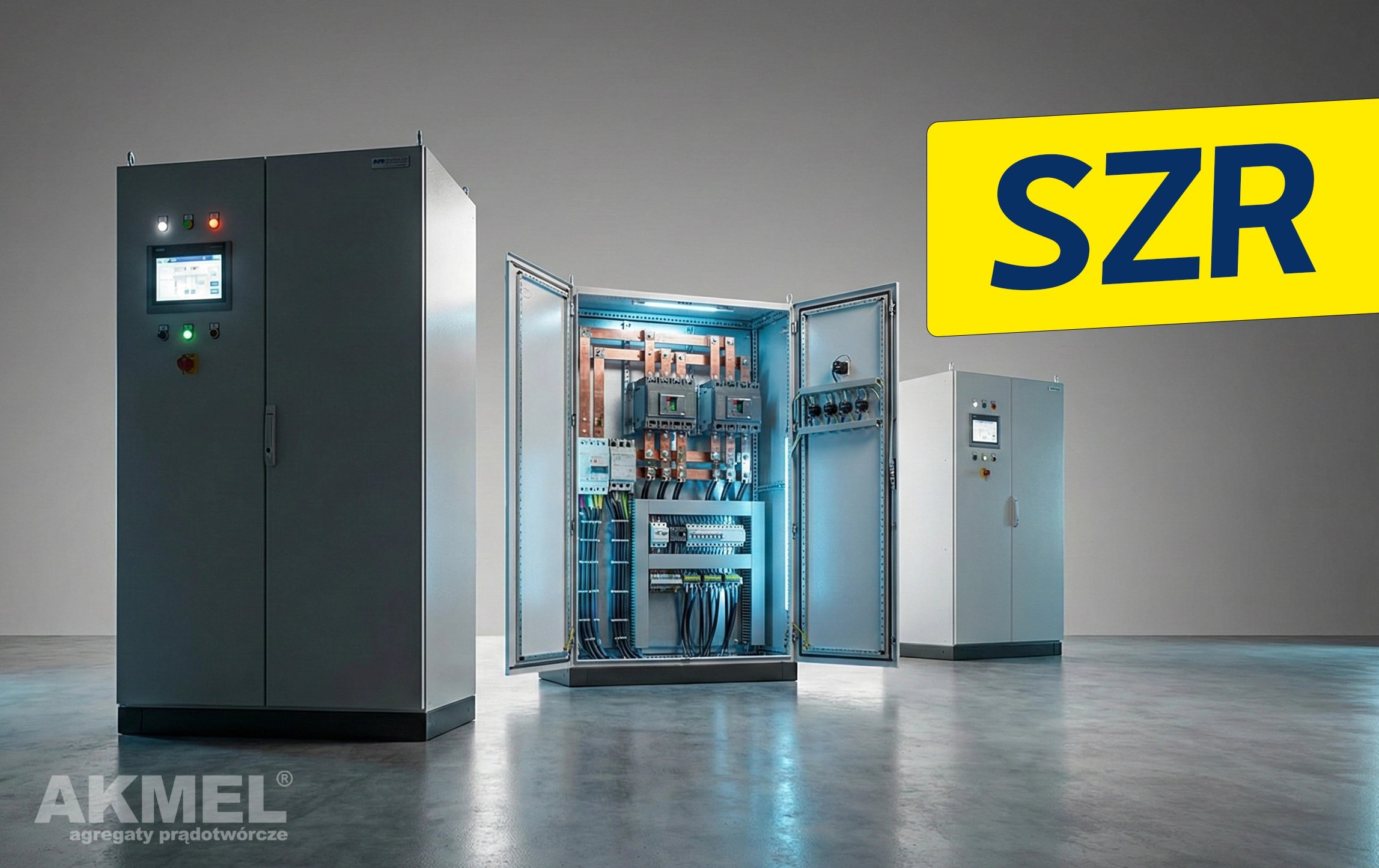

Завданням системи автоматичного введення резерву (АВР, ATS) є автоматичний запуск генератора після зникнення напруги з мережі. Це шафа з системою контакторів, роз’єднувачів або перемикачем, яка працює разом із генератором, відключаючи струм від мережі та подаючи на об’єкт напругу від генератора.
Завданням системи самочинного ввімкнення резерву (SZR, ATS) є автоматичний запуск генератора після зникнення напруги з мережі. Це шафа з блоком контакторів, вимикачів або перемикачем, яка співпрацює з генератором, відключаючи струм з мережі та подаючи на об’єкт напругу від генератора.
Види шаф SZR.Шафи SZR можна розділити за типом використаного апарата, а також за типом обслуговуваного генератора. Для бензинових двигунів SZR виконує дещо інші функції, ніж для агрегатів з дизельним двигуном, адже цикл запуску карбюраторного двигуна вимагає інших дій, як-от керування дроселем. У випадку промислових агрегатів з дизельними двигунами завдання шафи SZR може зводитися лише до надсилання сигналу старт/стоп до контролера генератора, а у спрощених версіях навіть контролери, встановлені в агрегатах, здатні керувати апаратами, встановленими в шафах SZR. |
Застосування системи SZRШафи SZR застосовуються в об’єктах, де необхідно негайно подати напругу від генератора на споживачів. У підприємствах або громадських будівлях часто застосовуються складні системи SZR, завданням яких є постійний моніторинг мережі. Такі системи можна налаштувати відповідно до потреб користувача, задати параметри, за яких система резерву ввімкнеться або буде вимкнена. Натомість місця, як-от приватні будинки, де користувач хоче встановити автоматику з шафою SZR, не потребують інвестицій у складні рішення. Достатньо простого пристрою, який контролюватиме зникнення і повернення напруги та керуватиме генератором відповідно до ситуації. |
Принцип роботи SZRЯк у спрощених, так і в розширених версіях принцип роботи автоматики SZR однаковий. Система моніторить мережу, де виявляє зникнення напруги або, за бажанням, невідповідні значення напруги в мережевому живленні. Це призводить до відключення мережевого живлення та надсилання сигналу запуску до генератора. У кожній шафі SZR задається затримка, яку можна програмувати, щоб уникнути запуску генератора під час короткочасних відключень у кілька секунд. Зазвичай вона становить близько 15 секунд. Після цього двигун генератора запускається, а після стабілізації напруги на генераторі, напруга від генератора подається на споживачів. Весь процес займає від 30 до 60 секунд. Це залежить, зокрема, від типу генератора, місця його встановлення, а іноді й від погодних умов. Під час роботи генератора шафа SZR постійно моніторить мережу, щоб виявити повернення напруги. У разі повернення генератор вимикається, але двигун ще не глушиться. Струм подається з мережі, а генератор працює ще близько 2 хвилин, щоб підтвердити, що мережа відновилася надовго. Це дозволяє уникнути непотрібних зупинок і запусків генератора у випадку короткочасного повернення напруги. Для дизельних двигунів із турбонаддувом це також дає змогу спокійно зупинити турбіну та перевести двигун на холостий хід, що позитивно впливає на його довговічність. |
