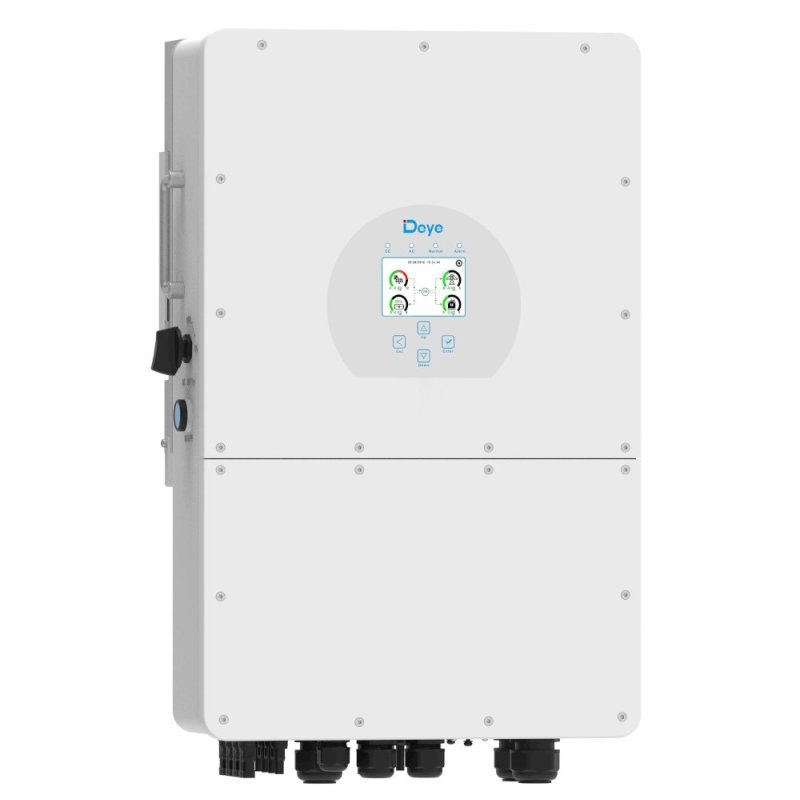

Falownik hybrydowy DEYE 20 kW SUN-20K-SG01HP3-EU-AM2 3-fazowy HV

Falownik hybrydowy DEYE 20 kW - wydajny system HV

DEYE SUN-20K-SG01HP3-EU-AM2 to trójfazowy falownik hybrydowy o znamionowej mocy czynnej 20 000 W, zaprojektowany do bardziej wymagających instalacji fotowoltaicznych oraz wysokonapięciowych magazynów energii.
Model stanowi mocniejszą wersję serii SG01HP3-EU-AM2 i może być wykorzystany zarówno w rozbudowanych instalacjach domowych, jak i przede wszystkim w firmach, gospodarstwach rolnych, warsztatach i obiektach komercyjnych.

Wysokonapięciowy magazyn energii 160–700 V

Falownik współpracuje z akumulatorami w zakresie 160–700 V i obsługuje baterie litowo-jonowe oraz ołowiowo-kwasowe.
Maksymalny prąd ładowania wynosi 37 A, podobnie jak maksymalny prąd rozładowania.
W przypadku baterii Li-ion urządzenie wykorzystuje samoadaptację do systemu BMS.

Instalacja fotowoltaiczna do 26 kW

SUN-20K-SG01HP3-EU-AM2 może współpracować z instalacją PV o maksymalnej mocy wejściowej 26 000 W.
Maksymalne napięcie PV wynosi 1000 V, napięcie rozruchowe 180 V, a zakres pracy MPPT obejmuje 150–850 V.
Dla wariantu 20 kW znamionowe napięcie wejściowe DC wynosi 700 V.

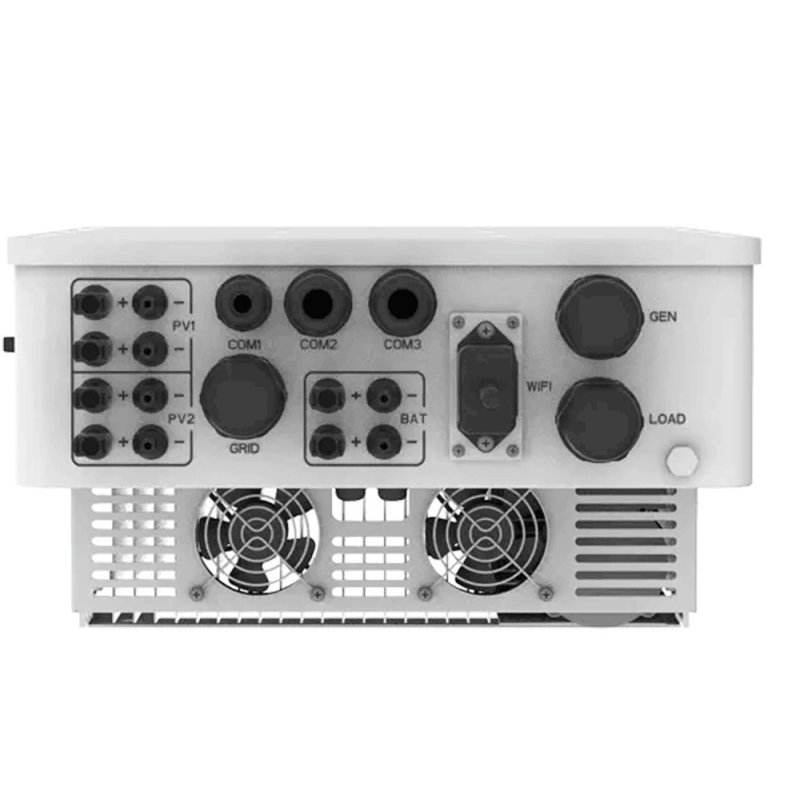

2 MPPT i 4 stringi

W przeciwieństwie do wersji 15 kW, model 20 kW oferuje konfigurację 2 MPPT / 2+2 stringi, czyli łącznie cztery stringi fotowoltaiczne.
Maksymalny prąd wejściowy PV wynosi:

26 + 26 A,

a maksymalny prąd zwarciowy:

39 + 39 A.

To zwiększa możliwości projektowania większej instalacji PV i stanowi jedną z istotnych przewag wersji 20 kW nad 15 kW.

20 kW mocy AC i do 22 kVA

Znamionowa moc czynna falownika wynosi 20 000 W, natomiast maksymalna moc pozorna osiąga 22 000 VA.
Prąd znamionowy wejścia/wyjścia wynosi 30,4/29 A, a maksymalny prąd AC 33,4/31,9 A.
Maksymalny ciągły prąd by-pass Grid → Load wynosi 80 A.
W trybie off-grid karta katalogowa deklaruje możliwość krótkotrwałego osiągnięcia 2-krotności mocy znamionowej przez 10 sekund.

Niezbalansowane obciążenie trójfazowe

Falownik obsługuje 100% niezrównoważone wyjście w każdej fazie, co pozwala efektywniej zasilać obiekty, w których poszczególne fazy są nierównomiernie obciążone.
Szczegółowa strona produktu DEYE Polska podaje maksymalny prąd wyjściowy w niezbalansowanym trybie trójfazowym dla modelu 20 kW na poziomie 35 A.

Współpraca z agregatem prądotwórczym i zasilaniem awaryjnym

Falownik może współpracować z generatorem prądotwórczym oraz wykorzystywać energię generatora do pracy systemu magazynowania.
Pozwala to budować instalację:

PV + magazyn energii HV + sieć + generator.

DEYE Polska dodatkowo wskazuje możliwość szybkiego przejścia z zasilania sieciowego do pracy off-grid, zależną od parametrów instalacji.

Modernizacja istniejącej fotowoltaiki

Obsługa sprzężenia AC pozwala wykorzystać falownik do modernizacji istniejącej instalacji fotowoltaicznej i rozbudowania jej o magazyn energii oraz funkcje hybrydowe.

Inteligentne zarządzanie magazynem

Falownik umożliwia ustawienie 6 niezależnych okresów ładowania i rozładowywania baterii.
Pozwala to dostosować sposób pracy systemu do produkcji PV, godzin zwiększonego zapotrzebowania oraz przyjętej strategii energetycznej obiektu.

Skalowalność

Według przesłanej dokumentacji seria SG01HP3-EU-AM2 umożliwia równoległą pracę do 16 falowników, zarówno w trybie sieciowym, jak i poza siecią. Obsługiwane jest także równoległe wykorzystanie wielu akumulatorów.
Dzięki temu model 20 kW może być zarówno samodzielną jednostką, jak również częścią większego, skalowalnego systemu energetycznego.

Sprawność i ochrona

Maksymalna sprawność wynosi 97,6%, sprawność europejska 96,5%, natomiast sprawność MPPT osiąga 99,9%.

Zintegrowane zabezpieczenia obejmują m.in. ochronę:

• przed odwrotną polaryzacją DC,
• nadprądową AC,
• termiczną,
• przeciwzwarciową,
• przeciwprzepięciową,
• przed pracą wyspową,
• kontrolę impedancji izolacji,
• kontrolę prądu różnicowego RCD.

Ochrona przeciwprzepięciowa: Typ II DC / Typ II AC.

Komunikacja, IP65 i chłodzenie

Model posiada interfejsy RS485, RS232 oraz CAN.

Monitoring może odbywać się poprzez GPRS, WiFi, Bluetooth, 4G oraz opcjonalnie LAN.

Falownik posiada stopień ochrony IP65, inteligentne chłodzenie powietrzne, pracuje od -40°C do +60°C, waży 30,5 kg i ma wymiary 408 × 638 × 237 mm.

Dlaczego warto wybrać SUN-20K-SG01HP3-EU-AM2?

• 20 kW mocy znamionowej
• 26 kW maksymalnej mocy PV
• wysokonapięciowy magazyn 160–700 V
• 37 A ładowania i rozładowania
• 2 MPPT / 4 stringi
• maksymalne napięcie PV 1000 V
• maksymalna moc pozorna 22 kVA
• 100% niezbalansowane wyjście
• prąd niezbalansowany do 35 A
• by-pass Grid → Load 80 A
• praca on-grid i off-grid
• współpraca z generatorem
• sprzężenie AC
• 6 okresów ładowania/rozładowania
• do 16 urządzeń równolegle
• RS485 / RS232 / CAN
• sprawność MPPT 99,9%
• IP65

Zastosowanie

SUN-20K-SG01HP3-EU-AM2 kierowałbym przede wszystkim do firm, gospodarstw rolnych, warsztatów, obiektów usługowych i handlowych oraz większych instalacji mieszkaniowych, w których potrzebny jest wydajny magazyn energii HV oraz możliwość zintegrowania PV, sieci i agregatu prądotwórczego. DEYE Polska wskazuje serię zarówno dla zastosowań domowych, jak i średnich oraz większych obiektów komercyjnych.
