Agregat prądotwórczy 150 kVA dla Urzędu Miasta w Przasnyszu – autorski projekt AKMEL Super Cichy

150 kVA mocy znamionowej i poziom ciśnienia akustycznego 65 dBA z odległości 7 metrów. W Przasnyszu zrealizowaliśmy projekt, w którym niezawodne zasilanie awaryjne musiało zostać połączone z wysokimi wymaganiami dotyczącymi ograniczenia hałasu oraz możliwości instalacji urządzenia w zwartej zabudowie miejskiej.

Odpowiedzią na te wymagania jest AKMEL Super Cichy – nasz nowy, autorski projekt agregatu prądotwórczego w specjalnie przygotowanej obudowie wyciszonej.

Zasilanie awaryjne w wymagającej lokalizacji

Są miejsca, w których dobór agregatu prądotwórczego nie kończy się na określeniu wymaganej mocy. Równie istotne stają się warunki zabudowy, dostępna przestrzeń oraz poziom hałasu generowanego przez pracujące urządzenie.

Takim przypadkiem była realizacja dla Urzędu Miasta w Przasnyszu. Miejsce przewidziane dla agregatu znajduje się bezpośrednio przy istniejącym budynku, w zwartej zabudowie miejskiej. W takich warunkach ograniczenie emisji hałasu staje się jednym z istotnych parametrów całego systemu zasilania awaryjnego.

Projekt wymagał więc rozwiązania łączącego odpowiednią moc, niezawodność, możliwość instalacji w ograniczonej przestrzeni oraz znaczne ograniczenie poziomu emitowanego hałasu.

AKMEL Super Cichy – 65 dBA z 7 metrów

W odpowiedzi na wymagania inwestycji opracowaliśmy AKMEL Super Cichy – autorski projekt agregatu w specjalnie przygotowanej obudowie wyciszonej.

Szczególną uwagę poświęciliśmy konstrukcji obudowy oraz rozwiązaniom ograniczającym emisję hałasu. Celem było połączenie wymaganej mocy agregatu z parametrami akustycznymi pozwalającymi na zastosowanie urządzenia w wymagającej lokalizacji.

Uzyskany poziom ciśnienia akustycznego wynosi 65 dBA w odległości 7 metrów.

Rozwiązania tego typu są szczególnie istotne w przypadku instalacji realizowanych w centrach miast, przy budynkach administracji publicznej, obiektach użyteczności publicznej oraz wszędzie tam, gdzie agregat znajduje się w bezpośrednim sąsiedztwie użytkowanych budynków.

Od projektu do rzeczywistych testów

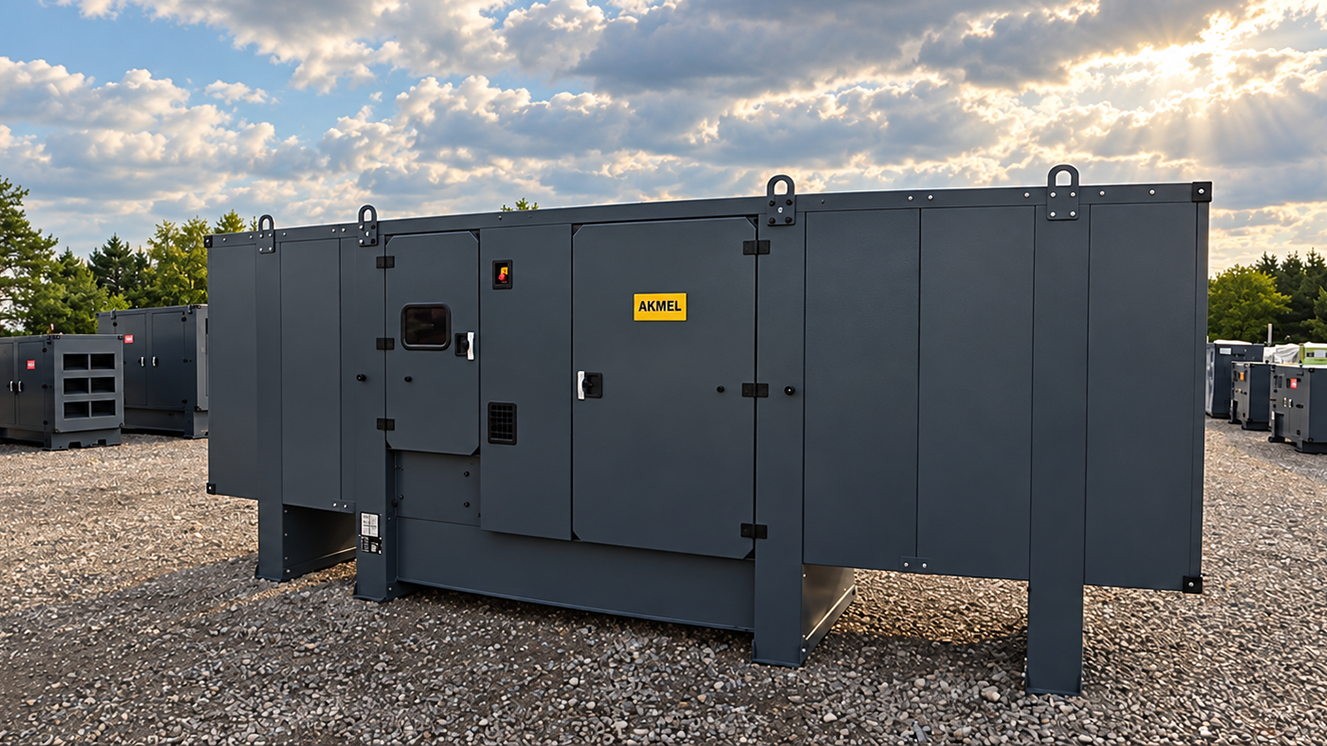

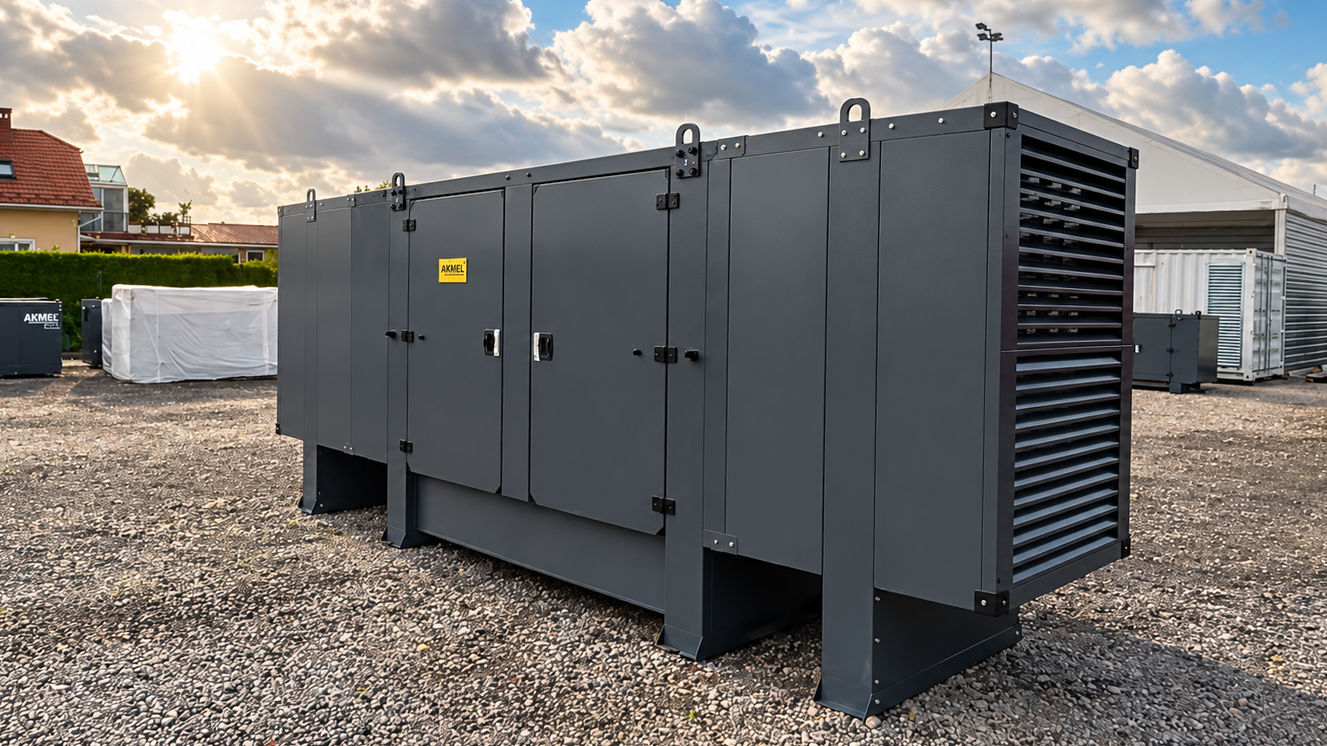

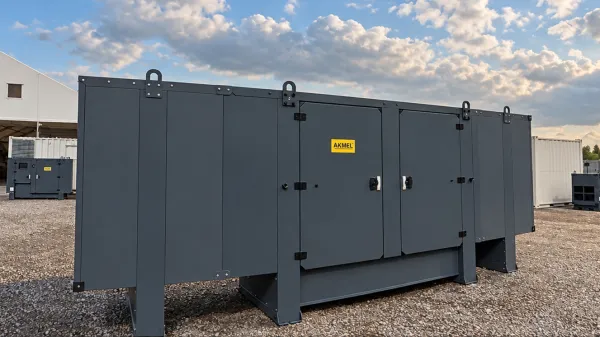

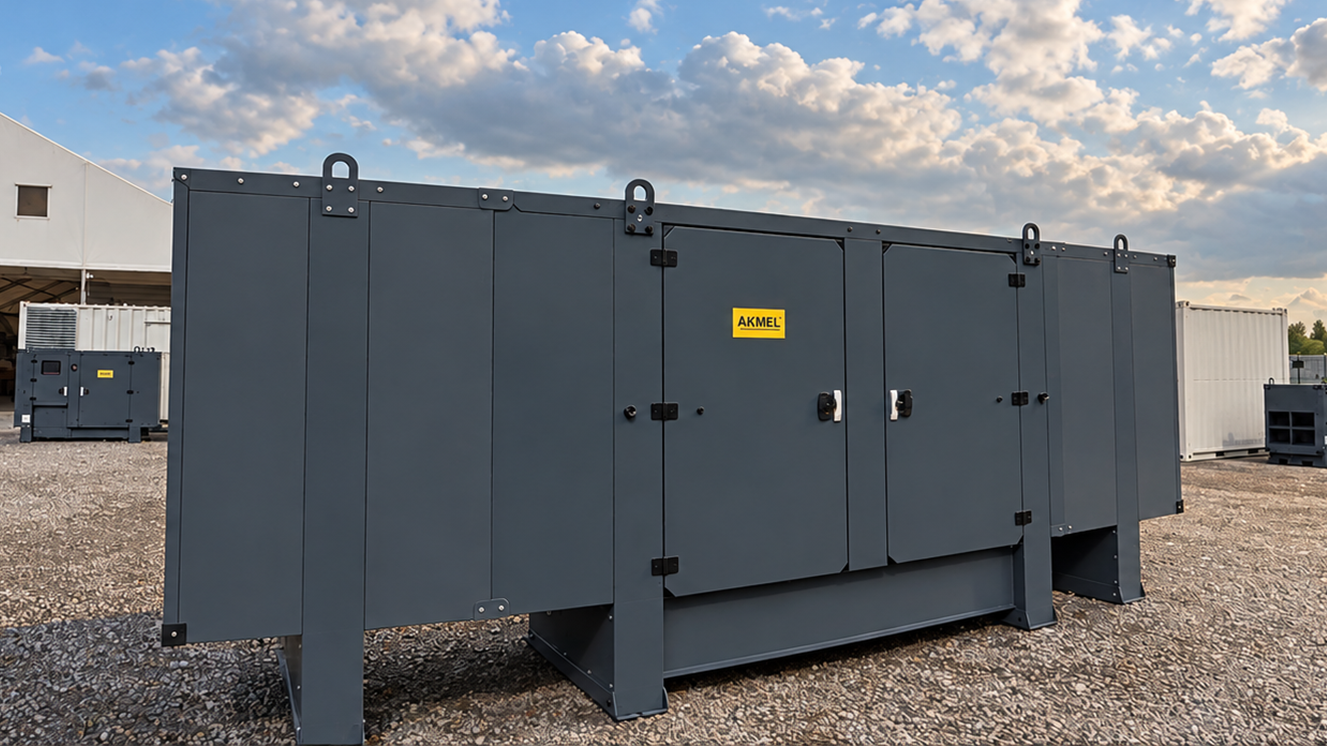

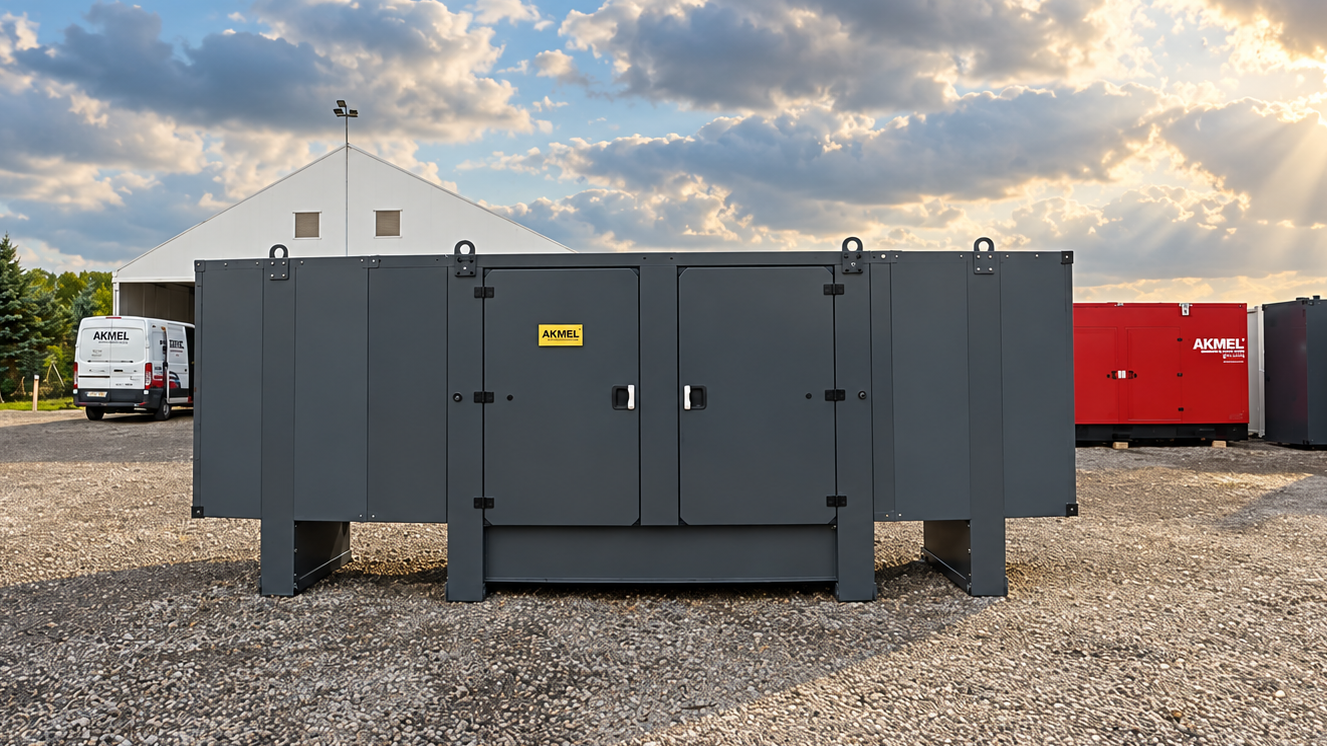

Przed dostarczeniem urządzenia do Przasnysza gotowy agregat został poddany testom na terenie AKMEL. Jednym z najważniejszych etapów była weryfikacja parametrów akustycznych kompletnego urządzenia w wykonaniu wyciszonym.

Nie ograniczyliśmy się do założeń projektowych. Przeprowadzone pomiary pozwoliły zweryfikować efekt prac nad konstrukcją i potwierdzić osiągnięcie poziomu 65 dBA z odległości 7 metrów.

To właśnie połączenie prac projektowych, wykonania urządzenia oraz późniejszej weryfikacji jego parametrów stanowi podstawę koncepcji AKMEL Super Cichy.

AKMEL AP 150 Y Super Cichy – najważniejsze parametry

Podstawą realizacji jest agregat prądotwórczy AKMEL AP 150 Y o mocy znamionowej 150 kVA / 120 kW PRP i maksymalnej mocy awaryjnej 165 kVA / 132 kW ESP. Jednostka została wyposażona w sześciocylindrowy silnik Yuchai oraz bezszczotkową prądnicę synchroniczną A4Gen.

Automatyka i kontrola pracy agregatu

Agregat wyposażono w sterownik AMF 25, umożliwiający kontrolę zasilania sieciowego oraz automatyczny start urządzenia.

System pozwala monitorować m.in. wartości prądu w trzech fazach, napięcie sieci i generatora, moc czynną, bierną i pozorną, poziom paliwa, napięcie akumulatora oraz czas pracy agregatu. Sterownik zapewnia również ochronę generatora w zakresie częstotliwości, napięcia, asymetrii oraz przeciążenia.

5,7 metra długości i ponad 3,5 tony w ograniczonej przestrzeni

Parametry akustyczne były tylko jednym z elementów tego projektu. Agregat w wykonaniu wyciszonym ma około 5,7 metra długości, 1,2 metra szerokości i 2,2 metra wysokości bez tłumika. Masa kompletnego urządzenia wynosi około 3540 kg, a zintegrowany zbiornik paliwa ma pojemność 900 litrów.

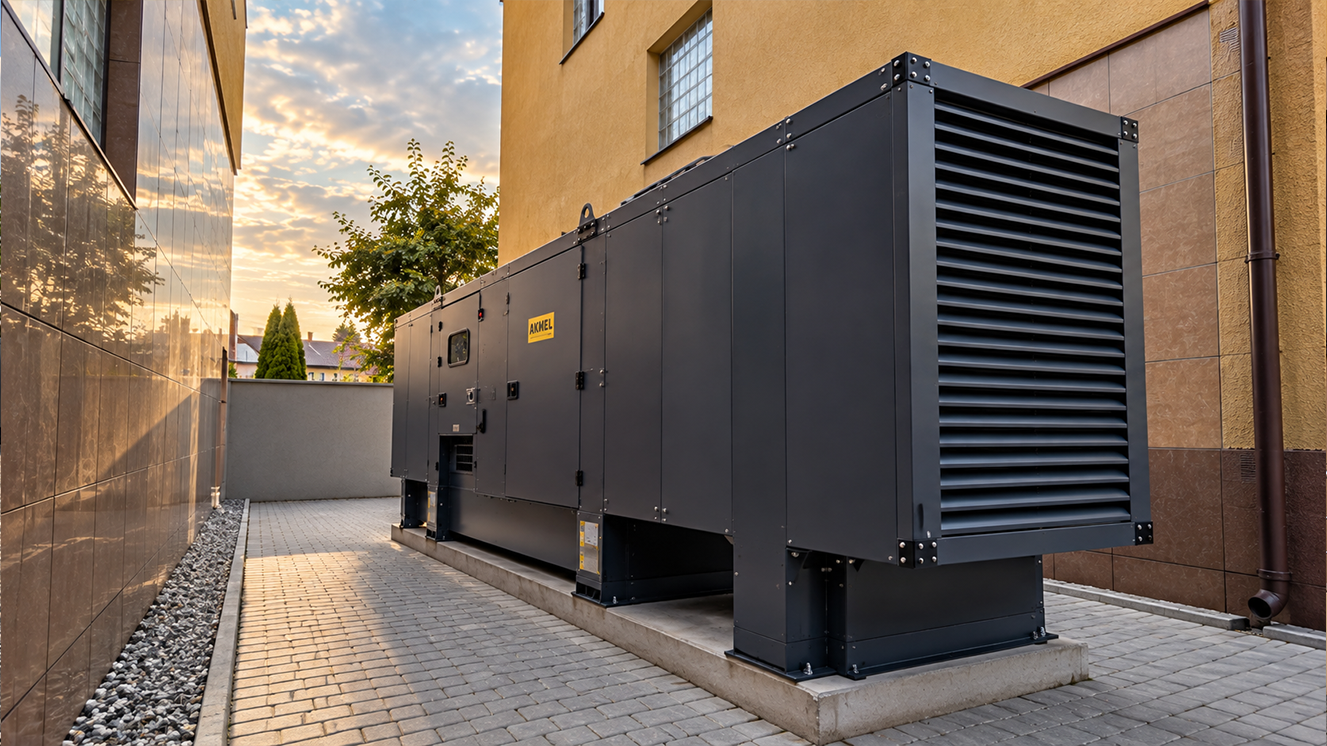

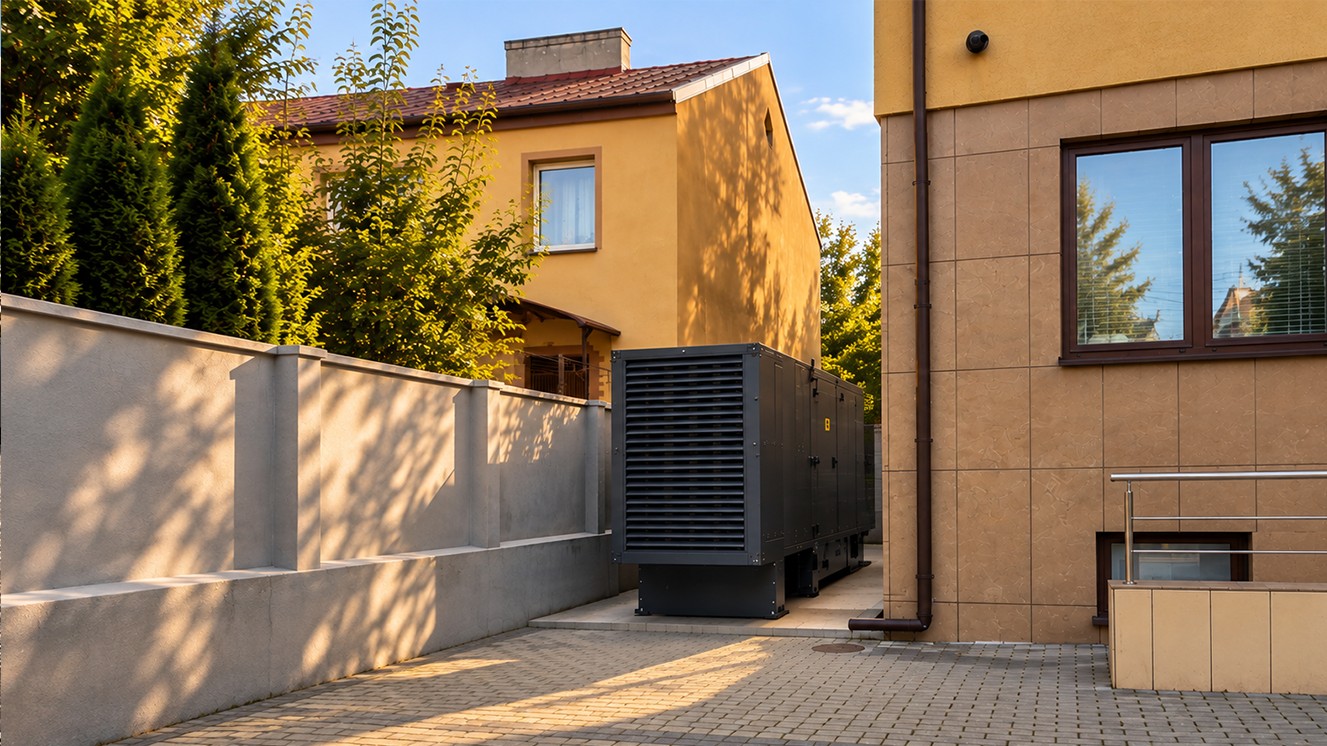

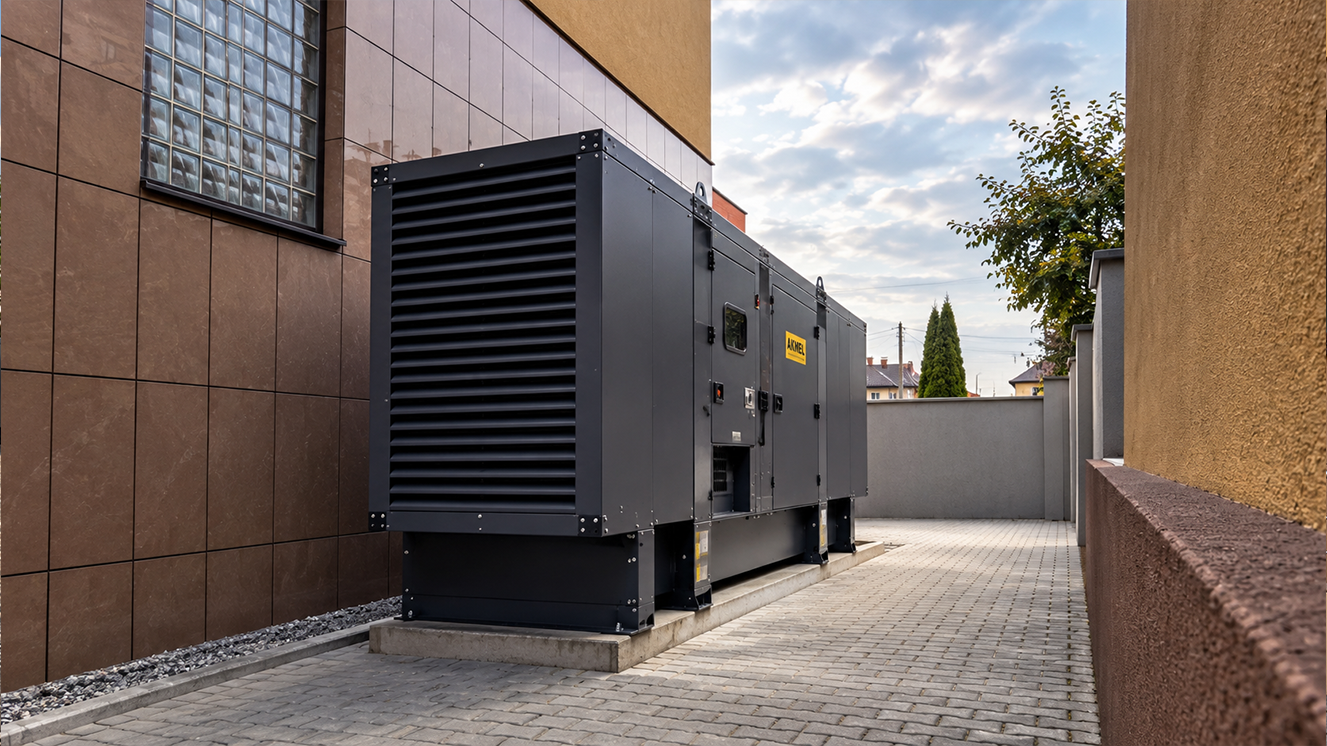

Urządzenie zostało ustawione za budynkiem Urzędu Miasta, w ograniczonej przestrzeni pomiędzy istniejącą zabudową. Projekt wymagał więc uwzględnienia nie tylko parametrów elektrycznych i akustycznych, ale także gabarytów urządzenia, miejsca jego posadowienia oraz warunków późniejszej eksploatacji i obsługi.

Z Mielca do Przasnysza

Po zakończeniu testów agregat został przygotowany do transportu do miejsca docelowego. Trasa z Mielca do Przasnysza liczyła około 390 km.

Duże gabaryty i masa konstrukcji wymagały odpowiedniego przygotowania transportu oraz zabezpieczenia urządzenia. Po dostarczeniu do Przasnysza agregat został ustawiony w wyznaczonym miejscu za budynkiem Urzędu Miasta.

Nie tylko moc. Agregat dopasowany do miejsca pracy.

Realizacja w Przasnyszu pokazuje, że właściwy dobór zasilania awaryjnego nie sprowadza się wyłącznie do określenia wymaganej mocy agregatu.

W przypadku wymagających inwestycji konieczne jest uwzględnienie również miejsca instalacji, dostępnej przestrzeni, sposobu posadowienia urządzenia, warunków eksploatacji oraz wymagań dotyczących poziomu hałasu.

AKMEL Super Cichy jest odpowiedzią na realizacje, w których wysoka moc i niezawodność zasilania awaryjnego muszą iść w parze z ograniczeniem emisji hałasu.

Kompleksowe systemy zasilania awaryjnego AKMEL

Każdą wymagającą realizację analizujemy indywidualnie. Dobieramy moc urządzenia, konfigurację agregatu i rozwiązania dodatkowe do warunków technicznych konkretnego obiektu.

Od doboru jednostki i projektu rozwiązania, przez wykonanie i testy, po transport, instalację oraz późniejszą obsługę serwisową – AKMEL zapewnia kompleksową realizację systemów zasilania awaryjnego dostosowanych do potrzeb inwestycji.
