PORADNIK AKMEL · FALOWNIKI I MAGAZYNY ENERGII
Panele fotowoltaiczne produkują energię, bateria przechowuje ją na później, a falownik umożliwia wykorzystanie jej przez urządzenia w domu lub firmie. Wybór falownika wpływa więc nie tylko na pracę fotowoltaiki, ale także na możliwość podłączenia magazynu energii i przygotowania zasilania awaryjnego.
Czym jest falownik hybrydowy? Co potrafi w porównaniu ze zwykłym falownikiem sieciowym? I czy jego zakup oznacza, że podczas przerwy w dostawie prądu wszystko nadal będzie działać? Wyjaśniamy to na praktycznych przykładach.
Co to jest falownik hybrydowy?
Falownik hybrydowy to urządzenie, które przekształca prąd stały z paneli fotowoltaicznych w prąd przemienny oraz obsługuje współpracę z kompatybilnym magazynem energii. Zależnie od konstrukcji i ustawień może kierować energię do odbiorników, ładować baterię, wykorzystywać zgromadzoną energię i współpracować z siecią elektroenergetyczną.
Określenia „falownik” i „inwerter” są w fotowoltaice używane zamiennie. Słowo „hybrydowy” wskazuje natomiast na połączenie funkcji związanych z różnymi źródłami i magazynowaniem energii. Nie jest to jednak jednolita lista wyposażenia: dwa urządzenia o tej nazwie mogą mieć różne możliwości pracy awaryjnej, sterowania i rozbudowy.
Jeśli dopiero poznajesz temat przechowywania prądu, zacznij od poradnika magazyn energii: co to jest i jak działa. Pomoże Ci odróżnić rolę baterii od zadań falownika.
Warto też odróżnić falownik od całego systemu ESS. System magazynowania obejmuje również baterię, pomiary, zabezpieczenia i sterowanie. W niektórych rozwiązaniach funkcje te są skupione w jednym urządzeniu, w innych rozdzielone pomiędzy kilka elementów. Więcej wyjaśniamy w poradniku jak zbudowany jest system magazynowania energii.

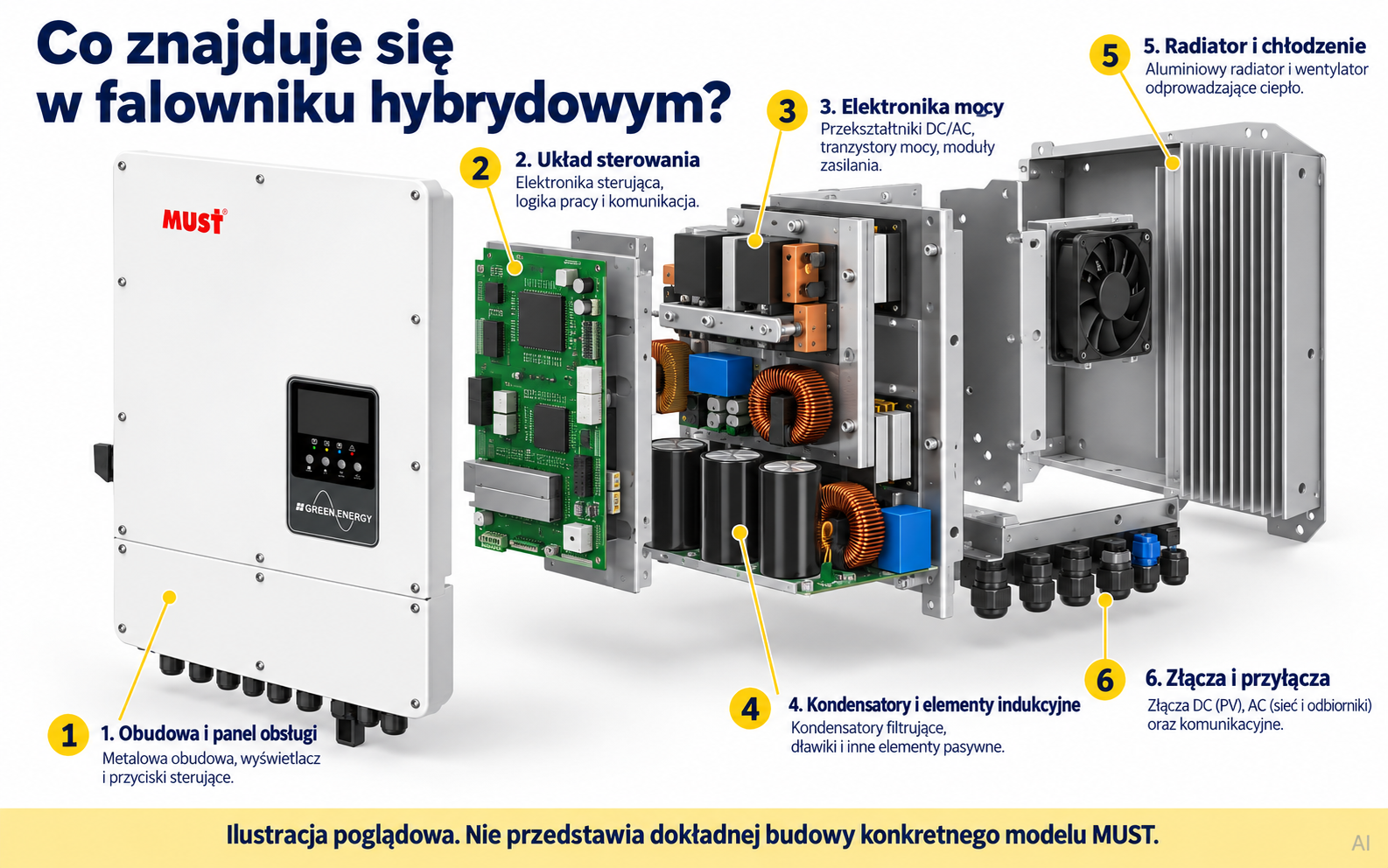

Co znajduje się wewnątrz falownika hybrydowego?
Z zewnątrz falownik wygląda jak zamknięta skrzynka z wyświetlaczem i przyłączami. W środku współpracują układy, które przekształcają energię, kontrolują parametry pracy i odprowadzają ciepło. Widok rozstrzelony pozwala zobaczyć te elementy oddzielnie i lepiej zrozumieć ich zadania.
1. Obudowa i panel obsługi
Obudowa osłania podzespoły, a panel pozwala odczytywać stan urządzenia, komunikaty i wybrane parametry. Zakres ochrony przed pyłem i wodą zależy od modelu. Sam wygląd obudowy nie przesądza, czy falownik można zamontować na zewnątrz.
2. Układ sterowania
Odczytuje pomiary i steruje pracą urządzenia zgodnie z ustawieniami oraz ograniczeniami systemu. W odpowiednio wyposażonej instalacji współpracuje z pomiarem przepływu energii i systemem zarządzania baterią. Pomaga ustalać, kiedy magazyn ma się ładować, a kiedy oddawać energię.
3. Elektronika mocy
To układy odpowiedzialne za przekształcanie energii elektrycznej. Elementy półprzewodnikowe pracują pod kontrolą sterowania, umożliwiając między innymi zamianę prądu stałego na przemienny. Rozwiązania obsługujące baterię mają również odpowiednie układy do współpracy z jej obwodem.
4. Kondensatory i elementy indukcyjne
Pomagają filtrować zakłócenia, ograniczać tętnienia i zapewniać właściwe warunki przekształcania energii. Chociaż kondensatory chwilowo gromadzą energię, nie zastępują baterii i nie służą do przechowywania dziennej produkcji fotowoltaiki na wieczór.
5. Radiator i chłodzenie
Podczas przekształcania energii część jej zamienia się w ciepło. Radiator odprowadza je z podzespołów, a w części urządzeń przepływ powietrza wspomagają wentylatory. Dlatego istotne są odstępy montażowe i temperatura otoczenia. Nie każdy falownik wykorzystuje taki sam sposób chłodzenia.
6. Złącza i przyłącza
Łączą falownik z panelami, baterią, instalacją AC i urządzeniami komunikacyjnymi, zależnie od modelu. Widoczne od spodu przepusty kablowe nie są tym samym co zaciski elektryczne. Funkcję każdego przyłącza określa dokumentacja, a nie jego położenie na poglądowej grafice.
Jak działa falownik hybrydowy w praktyce?
Najłatwiej zrozumieć jego pracę na przykładzie instalacji nastawionej na autokonsumpcję, czyli wykorzystanie energii z fotowoltaiki na własne potrzeby.
W dzień: bieżące zużycie i ładowanie magazynu
Energia z paneli może zasilać pracujące urządzenia. Jeżeli produkcja przewyższa zapotrzebowanie, nadwyżka może ładować baterię. Gdy magazyn jest pełny albo osiągnie limit mocy ładowania, pozostała energia może trafić do sieci lub produkcja zostanie ograniczona, zależnie od ustawień i możliwości systemu.
Wieczorem: wykorzystanie zgromadzonej energii
Kiedy produkcja PV spada, bateria może pokrywać część lub całość bieżącego zapotrzebowania. Jeżeli jej moc jest niewystarczająca albo osiągnięty zostanie ustawiony minimalny poziom naładowania, brakującą energię zapewnia sieć, o ile jest dostępna.
To przykład jednego trybu. Obsługiwane urządzenia mogą również korzystać z harmonogramów ładowania lub utrzymywać rezerwę na awarię. Sposób podejmowania tych decyzji opisujemy w artykule system ESS: jak sterowanie łączy magazyn energii, fotowoltaikę i sieć.
Falownik hybrydowy a zwykły falownik: czym się różnią?
Przez „zwykły falownik” rozumiemy tutaj standardowy falownik fotowoltaiczny on-grid, bez bezpośredniej obsługi baterii. Jego podstawowym zadaniem jest przetwarzanie energii z paneli na potrzeby instalacji elektrycznej i współpraca z siecią.
| Funkcja | Standardowy falownik sieciowy | Falownik hybrydowy |
|---|---|---|
| Przetwarzanie energii z PV | Tak | Tak |
| Bezpośrednia współpraca z baterią | Zwykle nie | Tak, z baterią zgodną z wymaganiami producenta |
| Wykorzystanie energii PV wieczorem | Wymaga dodatkowego systemu magazynowania | Możliwe po podłączeniu i naładowaniu baterii |
| Praca podczas zaniku sieci | Standardowo przerywa oddawanie energii | Możliwa w odpowiednio wyposażonym i skonfigurowanym układzie backup |
| Ładowanie baterii z sieci | Nie realizuje go samodzielnie | Zależnie od modelu i konfiguracji |
| Zakres doboru | Panele, sieć, warunki instalacji | Dodatkowo bateria, jej moc, komunikacja i oczekiwany tryb pracy |
Falownik hybrydowy nie powoduje automatycznie, że panele produkują więcej energii. Jego istotną zaletą jest możliwość współpracy z magazynem, dzięki któremu część produkcji można wykorzystać później. Przy braku planów magazynowania i zasilania rezerwowego dobrze dobrany falownik sieciowy nadal może być właściwym rozwiązaniem.
Czy falownik hybrydowy działa, gdy zabraknie prądu?
Może działać, ale nie każdy model i nie w dowolnym układzie. Podczas zaniku sieci instalacja nie może niekontrolowanie zasilać jej przewodów. System awaryjny musi wydzielić zasilaną część instalacji od sieci i zapewnić jej własne napięcie.
W dokumentacji spotkasz nazwy EPS, backup lub wyjście rezerwowe. Zanim uznasz, że takie rozwiązanie zabezpieczy cały dom, sprawdź:
- które obwody będą objęte podtrzymaniem,
- jaką moc ciągłą i chwilową zapewnia wyjście awaryjne,
- czy podtrzymanie obejmuje jedną czy trzy fazy i jakie są limity na fazę,
- czy potrzebna jest dodatkowa aparatura przełączająca,
- ile trwa przełączenie i czy odbiorniki tolerują taką przerwę,
- czy fotowoltaika może pracować i ładować baterię podczas awarii.
Lodówka, oświetlenie i router stawiają inne wymagania niż płyta indukcyjna, pompa ciepła lub silnik warsztatowy. Liczy się również moc rozruchowa i jednoczesność pracy urządzeń. Funkcja backup nie oznacza automatycznie parametrów wymaganych od UPS dla wrażliwego sprzętu.
Czy falownik hybrydowy może pracować bez magazynu energii?
Wiele modeli dopuszcza pracę bez baterii, ale trzeba potwierdzić to w instrukcji konkretnego urządzenia. Taki wariant pozwala rozpocząć od fotowoltaiki i później dołożyć magazyn.
Bez baterii nie zgromadzisz jednak energii z południa na wieczór. Nie należy też zakładać, że dostępne będzie zasilanie awaryjne. Niektóre urządzenia mają specjalne funkcje zasilania z PV bez baterii, lecz ich możliwości są ograniczone i nie można przypisywać ich wszystkim falownikom hybrydowym.
Przy zakupie „na przyszłość” sprawdź listę zgodnych baterii, ewentualny koszt aktywacji funkcji oraz wymagany osprzęt. Dzisiejsza możliwość rozbudowy nie jest gwarancją zgodności z każdym magazynem dostępnym za kilka lat.
Mam już fotowoltaikę. Czy muszę wymienić falownik?
Niekoniecznie. Jedną z możliwości jest wymiana urządzenia na falownik hybrydowy. Inną jest dołożenie systemu bateryjnego przyłączonego po stronie prądu przemiennego, czyli rozwiązania AC-coupled, z własnym falownikiem bateryjnym.
W drugim wariancie dotychczasowy falownik PV może pozostać. Trzeba jednak sprawdzić sterowanie całym układem oraz zachowanie podczas awarii. Zachowanie istniejącego falownika nie oznacza automatycznie, że będzie on produkował energię także po odłączeniu sieci.
Porównanie wariantów powinno uwzględniać koszt modernizacji, stan obecnego urządzenia, dodatkowe przekształcenia energii, miejsce montażu i oczekiwany backup. Sposób wykorzystania zapasu energii opisujemy też w poradniku fotowoltaika z magazynem energii: prąd ze słońca także wieczorem.
Falownik hybrydowy LV i HV: co oznaczają te skróty?
W ofertach systemów bateryjnych oznaczenia LV i HV odnoszą się do napięcia po stronie magazynu. LV oznacza rozwiązanie niskonapięciowe, często wykorzystujące baterie o napięciu nominalnym 48 V lub 51,2 V. HV dotyczy wyższych napięć baterii, których dopuszczalny zakres określa producent falownika.
Nie są to oznaczenia liczby faz ani napięcia paneli. Nie wystarczy też dopasować samych liter: falownik i bateria muszą mieć zgodny zakres napięć, dopuszczalne prądy oraz wymagany sposób komunikacji z BMS, czyli systemem zarządzania baterią.
Przy tej samej mocy wyższe napięcie oznacza mniejszy prąd. Nie czyni to jednak każdego rozwiązania HV lepszym wyborem. Liczą się wymagania całej instalacji, możliwości rozbudowy i zgodność urządzeń.
W ofercie AKMEL możesz sprawdzić falowniki hybrydowe niskonapięciowe LV oraz falowniki hybrydowe wysokonapięciowe HV.
Jak dobrać falownik hybrydowy do domu lub firmy?
Zacznij od tego, co system ma robić. Czy chcesz wykorzystać nadwyżki PV wieczorem, zasilać określone urządzenia podczas awarii, czy ograniczać szczytowy pobór mocy w firmie? Dopiero do tych celów dobiera się parametry.
- Instalacja PV: moc paneli, napięcia i prądy łańcuchów oraz liczba niezależnych trackerów MPPT, które optymalizują punkt pracy paneli.
- Odbiorniki: zużycie energii w ciągu doby, maksymalna jednoczesna moc i rozkład obciążenia na fazach.
- Bateria: pojemność użytkowa, moc ładowania i rozładowania, zakres napięć oraz zgodność komunikacji.
- Backup: lista podtrzymywanych urządzeń, wymagany czas pracy i dopuszczalna przerwa w zasilaniu.
- Warunki montażu: temperatura, wentylacja, stopień ochrony, hałas oraz odległości wymagane w instrukcji.
- Zakres oferty: urządzenia, pomiary, zabezpieczenia, konfiguracja, uruchomienie i ewentualna przebudowa instalacji.
Nie dobieraj falownika wyłącznie do pojemności baterii. Magazyn 10 kWh może współpracować z różnymi mocami falownika, o ile pozwalają na to parametry i zgodność urządzeń. Duża pojemność nie gwarantuje dużej mocy, a moc znamionowa falownika nie zawsze jest równa jego mocy ładowania baterii.
Dobierasz baterię do falownika? Zobacz magazyny energii dostępne w AKMEL i porównaj ich pojemność oraz parametry pracy. Przed wyborem konkretnego zestawu potwierdź zgodność baterii z wybranym falownikiem.
FAQ: pytania o falowniki hybrydowe
Czy falownik hybrydowy i inwerter hybrydowy to to samo?
Tak. W kontekście fotowoltaiki nazwy te określają ten sam rodzaj urządzenia. Przy porównywaniu ofert sprawdzaj funkcje i parametry konkretnego modelu.
Czy każdy magazyn energii pasuje do falownika hybrydowego?
Nie. Konieczna jest zgodność elektryczna i komunikacyjna, potwierdzona dokumentacją producentów. Samo napięcie nominalne baterii nie wystarcza do oceny kompatybilności.
Czy falownik hybrydowy może ładować baterię z sieci?
Wiele modeli oferuje taką funkcję. Dostępne harmonogramy, ograniczenia mocy i sposób sterowania trzeba sprawdzić w dokumentacji. Opłacalność zależy od cen zakupu energii, strat oraz zużycia baterii.
Czy falownik hybrydowy zastępuje agregat prądotwórczy?
Nie w każdym zastosowaniu. Falownik z baterią korzysta z ograniczonego zapasu energii, który może być uzupełniany przez PV, jeśli warunki i konfiguracja na to pozwalają. Agregat może zapewniać energię podczas dłuższych przerw, o ile ma paliwo i jest przystosowany do wymaganej pracy. Łączenie tych urządzeń wymaga zgodnego, zaprojektowanego układu.
Czy falownik trójfazowy zasili cały dom podczas awarii?
Nie wynika to z samej liczby faz. Trzeba sprawdzić funkcję backup, limity mocy na poszczególnych fazach, możliwości baterii i sposób podłączenia obwodów.
Czy warto kupić falownik hybrydowy, jeśli baterię planuję później?
Może to ułatwić rozbudowę, pod warunkiem że urządzenie dopuszcza pracę bez baterii i ma funkcje odpowiadające docelowemu systemowi. Przed zakupem warto porównać koszt takiego wariantu z późniejszym dołożeniem osobnego systemu bateryjnego.
Piotr Dzieciuch
Treść przygotowana na podstawie doświadczenia AKMEL w sprzedaży, serwisie, wynajmie i wdrażaniu systemów zasilania awaryjnego dla firm, przemysłu oraz instytucji.
