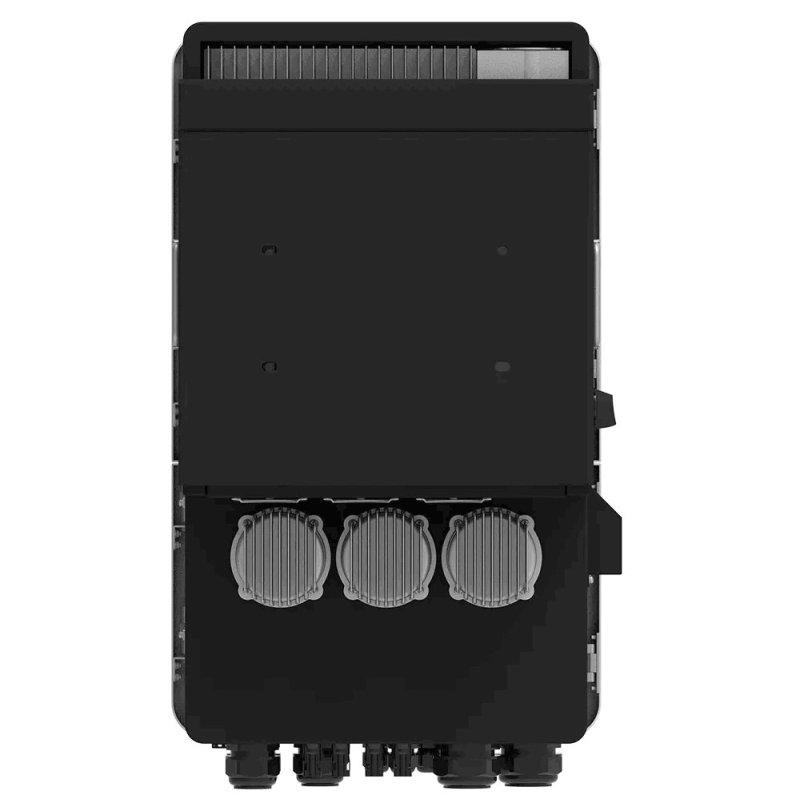

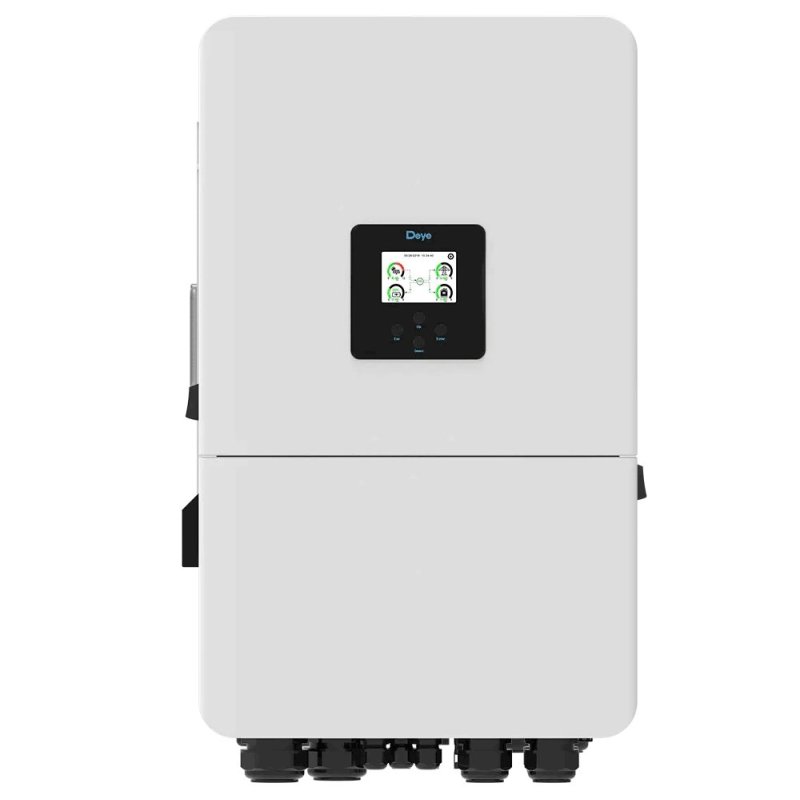

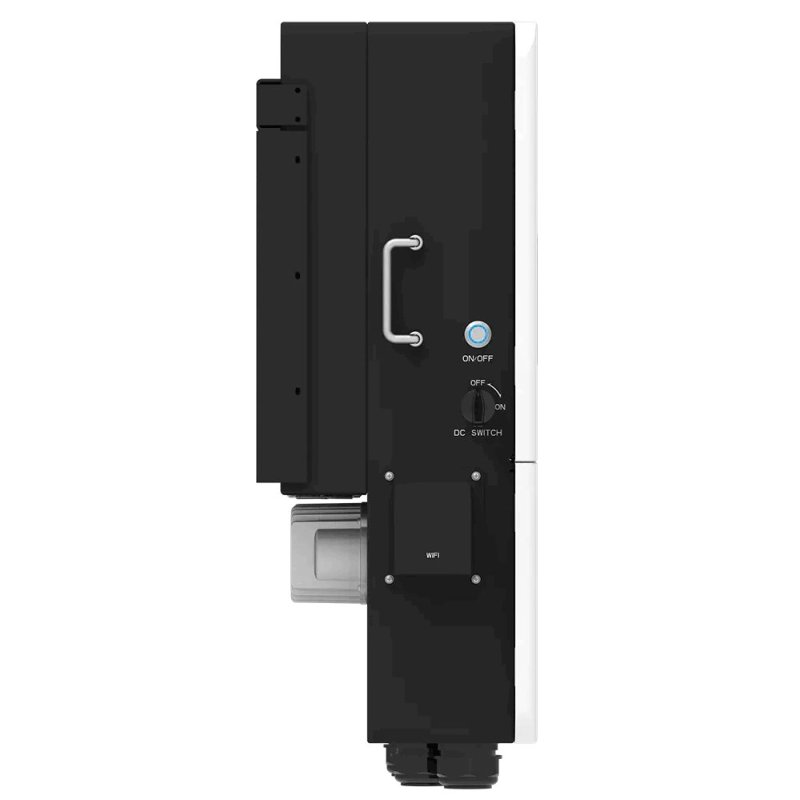

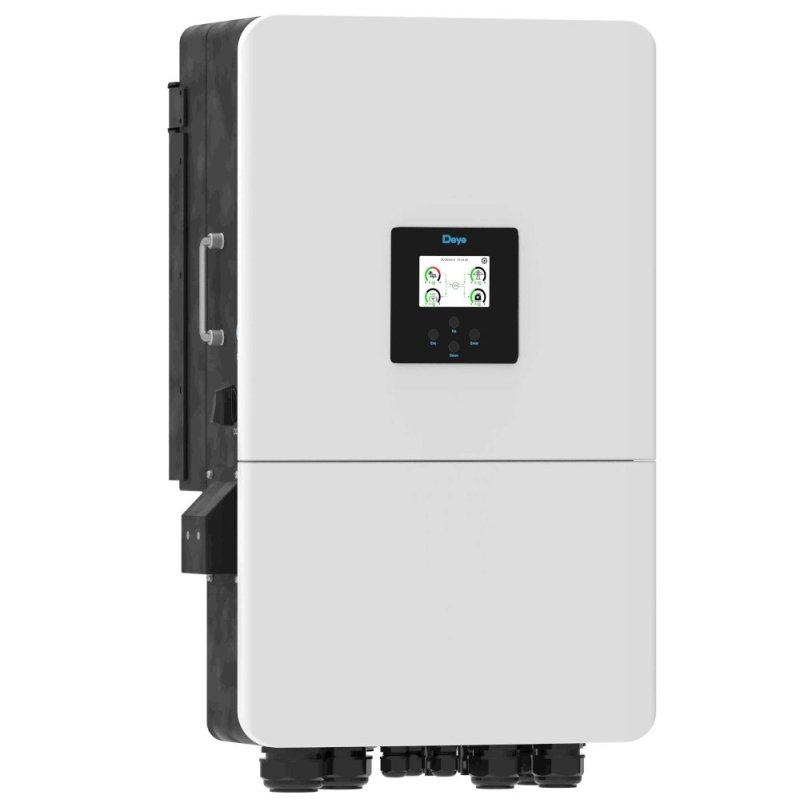

Falownik hybrydowy DEYE 15 kW SUN-15K-SG05LP3-EU-SM2 - trójfazowy system 48 V

DEYE SUN-15K-SG05LP3-EU-SM2 to wydajny, trójfazowy falownik hybrydowy o znamionowej mocy czynnej 15 000 W, przeznaczony do bardziej wymagających instalacji fotowoltaicznych wykorzystujących magazyny energii.
Falownik może stanowić centralny element instalacji łączącej fotowoltaikę, magazyn energii, sieć elektroenergetyczną oraz generator prądotwórczy. Producent przewidział pracę zarówno w systemach sieciowych, jak i poza siecią, a także możliwość wykorzystania generatora do magazynowania energii.
Dzięki mocy 15 kW model ten jest przeznaczony do instalacji o większym zapotrzebowaniu energetycznym – zarówno rozbudowanych systemów domowych, jak i zastosowań w firmach, warsztatach, gospodarstwach rolnych oraz obiektach usługowych.

Niskonapięciowy magazyn energii 48 V

Falownik współpracuje z akumulatorami ołowiowo-kwasowymi oraz litowo-jonowymi. Zakres napięcia baterii wynosi 40–60 V, a cała seria została zaprojektowana jako niskonapięciowy system 48 V.
W przypadku akumulatorów litowo-jonowych urządzenie obsługuje samoadaptację do systemu BMS, pozwalając falownikowi współpracować z systemem zarządzania baterią.

Ładowanie i rozładowanie do 280 A

W modelu SUN-15K-SG05LP3-EU-SM2:

maksymalny prąd ładowania wynosi 280 A,
maksymalny prąd rozładowania wynosi 280 A.

Tak wysokie wartości pozwalają efektywnie wykorzystywać większe systemy magazynowania energii oraz szybko przekazywać energię pomiędzy baterią a instalacją elektryczną obiektu.

Obsługa instalacji fotowoltaicznej do 22,5 kW

Jedną z najważniejszych cech modelu 15 kW jest możliwość podłączenia instalacji PV o maksymalnej mocy wejściowej aż 22 500 W.
Oznacza to możliwość znacznego przewymiarowania generatora PV względem znamionowej mocy AC falownika, co zwiększa potencjał produkcji energii w okresach gorszego nasłonecznienia.
Maksymalne napięcie wejściowe PV wynosi 800 V, napięcie startowe 160 V, natomiast znamionowe napięcie wejściowe DC wynosi 550 V.
Zakres pracy MPPT obejmuje 160–650 V.

2 MPPT i aż 4 stringi PV

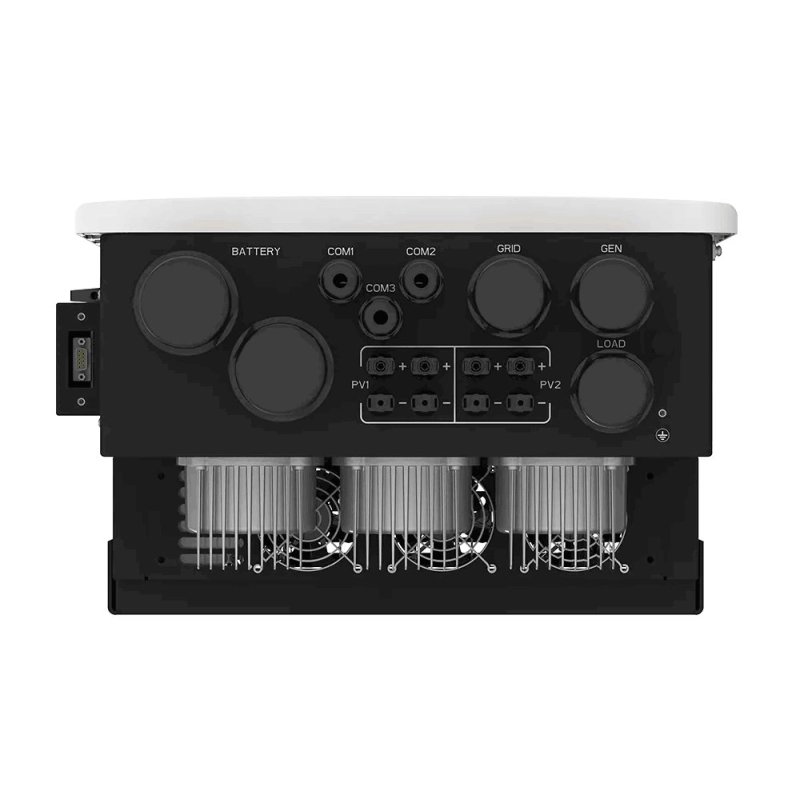

DEYE SUN-15K-SG05LP3-EU-SM2 wyposażono w 2 trackery MPPT, przy czym konfiguracja stringów wynosi 2+2.
Oznacza to możliwość podłączenia czterech stringów PV, po dwa do każdego trackera MPPT.

Maksymalny prąd wejściowy PV wynosi:

36 + 20 A,

natomiast maksymalny prąd zwarciowy PV:

54 + 30 A.

Taka konfiguracja daje większą elastyczność przy projektowaniu rozbudowanych instalacji fotowoltaicznych, szczególnie w przypadku modułów rozmieszczonych na różnych połaciach dachu lub pracujących w różnych warunkach nasłonecznienia.

15 kW mocy trójfazowej

Znamionowa moc czynna AC modelu wynosi 15 000 W, natomiast maksymalna moc pozorna AC wynosi 15 000 VA.
Prąd znamionowy wejścia/wyjścia AC wynosi 22,8 / 21,8 A, a maksymalny prąd wejścia/wyjścia AC również 22,8 / 21,8 A.

Falownik przeznaczony jest do trójfazowych instalacji:

220/380 V lub 230/400 V AC

i wykorzystuje sposób przyłączenia do sieci:

3L + N + PE.

100% niezbalansowane obciążenie faz

Falownik obsługuje 100% mocy niezbalansowanej pomiędzy poszczególnymi fazami.
Według producenta maksymalna moc wyjściowa pojedynczej fazy może osiągnąć do 50% mocy znamionowej falownika.
W praktyce oznacza to większą elastyczność w zasilaniu obiektów, w których zużycie energii nie jest równomiernie rozłożone pomiędzy trzy fazy.

Ma to szczególne znaczenie w:

gospodarstwach rolnych,
warsztatach,
firmach,
obiektach usługowych,
dużych domach z wieloma odbiornikami elektrycznymi.

Współpraca z generatorem prądotwórczym

Seria SG05LP3-EU-SM2 umożliwia magazynowanie energii z generatora diesla.

Pozwala to zbudować kompleksowy system:

PV + magazyn energii + sieć + agregat prądotwórczy.

Generator może stanowić dodatkowe źródło energii w przypadku niewystarczającej produkcji PV, niskiego poziomu naładowania baterii lub niedostępności sieci.
Dzięki temu falownik może być wykorzystywany również jako element rozbudowanego systemu zwiększającego bezpieczeństwo i ciągłość zasilania obiektu.

Możliwość rozbudowy systemu

Producent wskazuje możliwość równoległej pracy urządzeń zarówno w sieci, jak i poza siecią, wraz z obsługą wielu równolegle pracujących akumulatorów. Karta katalogowa tej serii deklaruje możliwość pracy równoległej nawet do 160 urządzeń.
Pozwala to wykorzystać SUN-15K-SG05LP3-EU-SM2 zarówno jako pojedynczy falownik 15 kW, jak i jako element większego, skalowalnego systemu energetycznego.

6 okresów ładowania i rozładowania

Falownik pozwala zaprogramować 6 okresów ładowania i rozładowywania akumulatorów.

Umożliwia to lepsze dopasowanie pracy magazynu energii do:

produkcji instalacji fotowoltaicznej,
profilu zużycia energii,
godzin największego zapotrzebowania,
strategii zakupu i magazynowania energii.

Wysoka sprawność

Maksymalna sprawność falownika wynosi 97,6%, natomiast sprawność europejska 97,0%.
Sprawność układu MPPT przekracza 99%.
Całkowite zniekształcenie harmoniczne prądu THDi wynosi <3% przy mocy nominalnej, a prąd wejściowy DC określono na poziomie <0,5% In.

Rozbudowane zabezpieczenia

Falownik wyposażono w zestaw zintegrowanych zabezpieczeń obejmujących m.in.:

• ochronę przed odwrotną polaryzacją DC,
• zabezpieczenie nadprądowe wyjścia AC,
• ochronę termiczną,
• ochronę przed przepięciem AC,
• ochronę przed zwarciem wyjścia AC,
• monitorowanie komponentów DC,
• monitorowanie prądu zwarcia doziemnego,
• monitorowanie sieci,
• ochronę przed pracą wyspową,
• wykrywanie usterek uziemienia,
• monitorowanie impedancji izolacji,
• wykrywanie prądu różnicowego RCD.

Poziom ochrony przeciwprzepięciowej wynosi Typ II po stronie DC oraz Typ II po stronie AC.

Komunikacja i monitoring

Falownik posiada interfejsy:

RS485, RS232 oraz CAN.

W zakresie monitoringu dokumentacja wymienia:

GPRS, WiFi, Bluetooth, 4G oraz opcjonalnie LAN.

Ułatwia to integrację falownika z systemem BMS oraz zdalną kontrolę parametrów pracy instalacji.

IP65 i praca w szerokim zakresie temperatur

SUN-15K-SG05LP3-EU-SM2 posiada stopień ochrony IP65.
Urządzenie może pracować w temperaturach od -40°C do +60°C, przy czym powyżej 45°C następuje obniżanie parametrów znamionowych.
Falownik wykorzystuje inteligentne chłodzenie powietrzne, a deklarowany poziom hałasu wynosi ≤55 dB(A).

Wymiary urządzenia wynoszą:

456 × 750 × 268,5 mm

bez złączy i uchwytów montażowych, natomiast masa wynosi 50,6 kg.

Dlaczego warto wybrać DEYE SUN-15K-SG05LP3-EU-SM2?

• moc znamionowa 15 kW
• maksymalna moc PV 22,5 kW
• niskonapięciowy system magazynowania energii 48 V
• zakres napięcia baterii 40–60 V
• maksymalny prąd ładowania 280 A
• maksymalny prąd rozładowania 280 A
• 2 niezależne trackery MPPT
• 4 stringi PV – konfiguracja 2+2
• maksymalny prąd PV 36+20 A
• maksymalny prąd zwarciowy PV 54+30 A
• maksymalne napięcie PV 800 V
• zakres MPPT 160–650 V
• trójfazowa praca 220/380 V i 230/400 V
• 100% niezbalansowane obciążenie faz
• do 50% mocy znamionowej na pojedynczej fazie
• praca on-grid i off-grid
• współpraca z generatorem prądotwórczym
• 6 okresów ładowania/rozładowania baterii
• RS485 / RS232 / CAN
• WiFi / Bluetooth / GPRS / 4G / opcjonalnie LAN
• maksymalna sprawność 97,6%
• sprawność MPPT >99%
• ochrona przepięciowa Typ II DC / Typ II AC
• IP65.

Zastosowanie

Falownik hybrydowy DEYE SUN-15K-SG05LP3-EU-SM2 jest przeznaczony do bardziej rozbudowanych systemów fotowoltaicznych i magazynowania energii.

Sprawdzi się m.in. w:

dużych domach jednorodzinnych,
gospodarstwach rolnych,
warsztatach i zakładach usługowych,
małych i średnich przedsiębiorstwach,
obiektach handlowych,
budynkach z dużym zapotrzebowaniem na energię,
systemach zasilania awaryjnego,
instalacjach off-grid,
systemach współpracujących z agregatem prądotwórczym.

Połączenie 15 kW mocy falownika, możliwości podłączenia aż 22,5 kW PV oraz prądu ładowania/rozładowania 280 A sprawia, że model ten jest znacznie mocniej ukierunkowany na większe instalacje niż wcześniejsza seria DEYE 6–12 kW.
