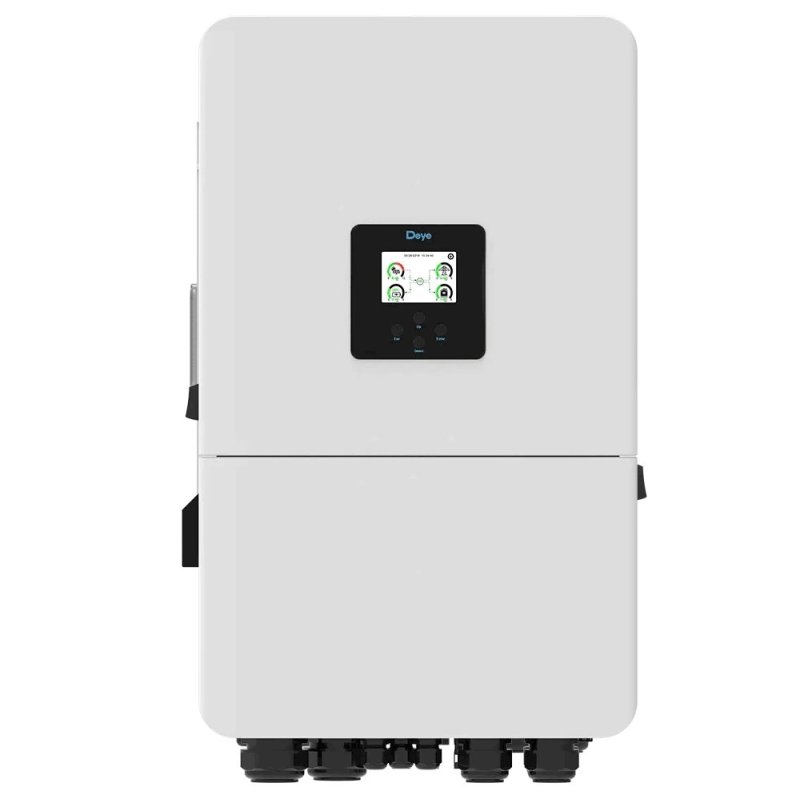

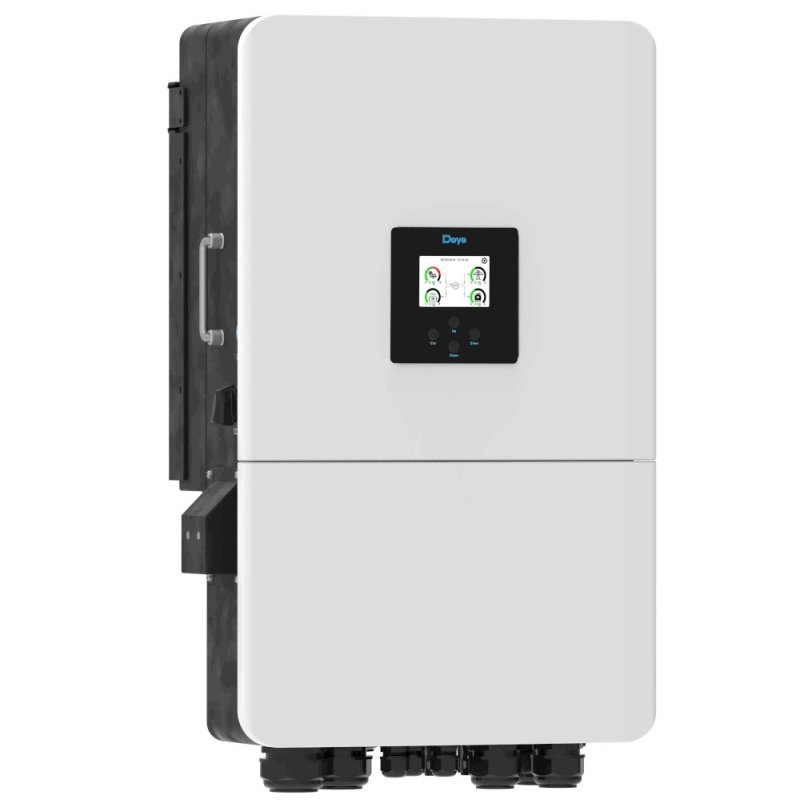

Falownik hybrydowy DEYE 20 kW SUN-20K-SG05LP3-EU-SM2 - trójfazowy system 48 V

DEYE SUN-20K-SG05LP3-EU-SM2 to wydajny, trójfazowy falownik hybrydowy o znamionowej mocy czynnej 20 000 W, przeznaczony do zaawansowanych instalacji fotowoltaicznych i systemów magazynowania energii.
Jest to najmocniejszy model w przedstawionej serii SUN-14/15/16/18/20K-SG05LP3-EU-SM2. Urządzenie może pracować jako centralny element systemu integrującego instalację PV, magazyn energii, sieć elektroenergetyczną oraz generator prądotwórczy.
Wysoka moc oraz rozbudowane możliwości po stronie PV i baterii sprawiają, że model 20 kW dobrze wpisuje się w instalacje o większym zapotrzebowaniu energetycznym, np. w przedsiębiorstwach, gospodarstwach rolnych, warsztatach czy większych budynkach użytkowych.

Niskonapięciowy magazyn energii 48 V

Falownik współpracuje z akumulatorami litowo-jonowymi oraz ołowiowo-kwasowymi.
Zakres napięcia baterii wynosi 40–60 V, a seria została zaprojektowana jako rozwiązanie niskonapięciowe 48 V.
W przypadku baterii litowo-jonowych urządzenie obsługuje samoadaptację do systemu BMS, co umożliwia dopasowanie pracy falownika do parametrów współpracującego magazynu energii.

Maksymalny prąd ładowania i rozładowania 350 A

Model SUN-20K-SG05LP3-EU-SM2 oferuje:

maksymalny prąd ładowania 350 A,
maksymalny prąd rozładowania 350 A.

Jest to najwyższa wartość w tej serii DEYE i jeden z kluczowych parametrów modelu 20 kW.
Tak wysoki prąd pozwala efektywnie współpracować z dużymi bankami energii oraz zapewniać wysoką moc podczas intensywnego ładowania i rozładowywania magazynu.

Obsługa instalacji fotowoltaicznej do 30 kW

Jedną z najważniejszych cech modelu SUN-20K-SG05LP3-EU-SM2 jest możliwość podłączenia instalacji fotowoltaicznej o maksymalnej mocy wejściowej aż 30 000 W.
Oznacza to, że do falownika o znamionowej mocy AC 20 kW można podłączyć generator PV o znacznie większej mocy, co może pozwolić lepiej wykorzystać potencjał instalacji w okresach słabszego nasłonecznienia.

Parametry strony PV:

maksymalna moc wejściowa PV: 30 000 W
maksymalne napięcie wejściowe PV: 800 V
napięcie startowe: 160 V
znamionowe napięcie wejściowe DC: 550 V
zakres MPPT: 160–650 V.

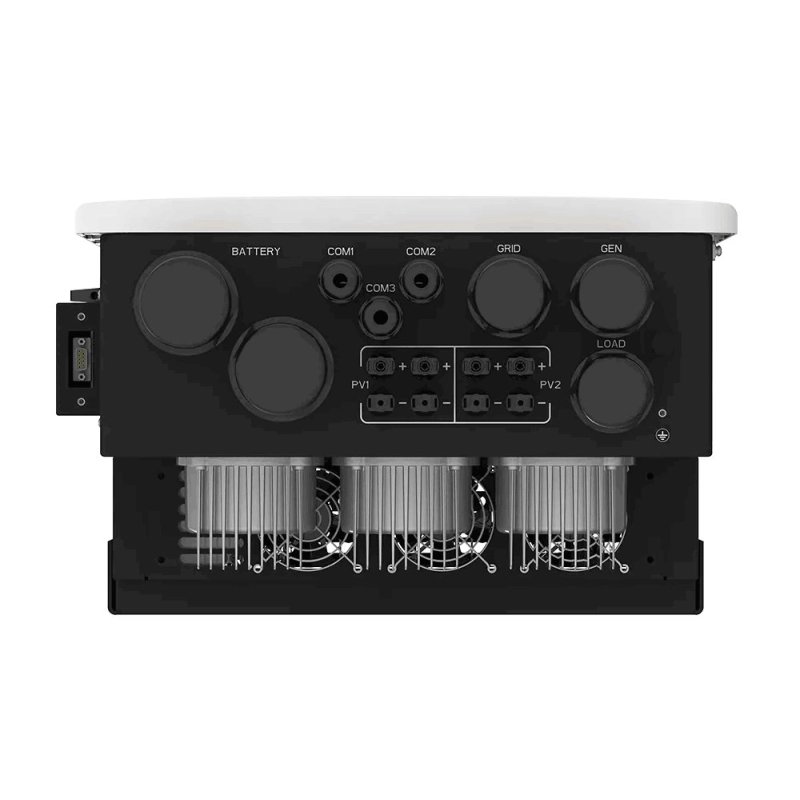

2 MPPT i 4 stringi PV

Falownik wyposażono w 2 trackery MPPT.
Konfiguracja wejść wynosi 2+2 stringi, co oznacza możliwość podłączenia łącznie czterech stringów fotowoltaicznych.

Maksymalny prąd wejściowy PV wynosi:

36 + 20 A,

natomiast maksymalny prąd zwarciowy:

54 + 30 A.

Takie rozwiązanie zwiększa elastyczność projektowania większych instalacji PV, w szczególności w obiektach wykorzystujących kilka grup modułów pracujących w różnych warunkach.

Moc znamionowa 20 kW

Znamionowa moc czynna AC falownika wynosi 20 000 W, natomiast maksymalna moc pozorna AC również wynosi 20 000 VA.

Prąd znamionowy wejściowy/wyjściowy AC wynosi:

30,4 / 29 A,

a maksymalny prąd wejściowy/wyjściowy AC:

30,4 / 29 A.

Falownik przeznaczony jest do pracy w trójfazowych instalacjach:

220/380 V lub 230/400 V AC

z przyłączeniem:

3L + N + PE.

100% niezbalansowane obciążenie faz

DEYE SUN-20K-SG05LP3-EU-SM2 umożliwia pracę z 100% niezbalansowanym obciążeniem faz.
Producent deklaruje, że maksymalna moc wyjściowa pojedynczej fazy może osiągać do 50% mocy znamionowej falownika.
Funkcja ta zwiększa możliwości wykorzystania falownika w instalacjach, w których poszczególne fazy są obciążone w różnym stopniu.

Ma to szczególne znaczenie w obiektach takich jak:

firmy i zakłady usługowe,
gospodarstwa rolne,
warsztaty,
większe budynki użytkowe,
obiekty wykorzystujące wiele odbiorników trójfazowych i jednofazowych.

Współpraca z generatorem prądotwórczym

Falownik umożliwia współpracę z generatorem prądotwórczym, a dokumentacja producenta wskazuje możliwość magazynowania energii pochodzącej z generatora diesla.

Pozwala to stworzyć system:

fotowoltaika + magazyn energii + sieć + agregat prądotwórczy.

Dzięki temu generator może pełnić funkcję dodatkowego źródła energii w sytuacji:

niskiej produkcji PV,
rozładowania magazynu energii,
awarii sieci elektroenergetycznej,
zwiększonego zapotrzebowania obiektu.

Dla większych obiektów jest to szczególnie istotna funkcjonalność, ponieważ umożliwia połączenie kilku źródeł energii w jeden system.

Możliwość skalowania systemu

Seria SG05LP3-EU-SM2 obsługuje równoległą pracę falowników w trybie sieciowym i poza siecią.
Według przesłanej karty producent deklaruje możliwość równoległej pracy do 160 urządzeń, a także obsługę wielu akumulatorów połączonych równolegle.
Dzięki temu SUN-20K-SG05LP3-EU-SM2 może stanowić zarówno samodzielny falownik 20 kW, jak i element większego systemu energetycznego.

6 okresów ładowania i rozładowania

Falownik umożliwia konfigurację 6 okresów ładowania i rozładowywania baterii.

Pozwala to dopasować pracę magazynu energii do:

profilu zużycia obiektu,
produkcji fotowoltaicznej,
godzin zwiększonego poboru energii,
przyjętej strategii ładowania baterii.

Wysoka sprawność

Maksymalna sprawność falownika wynosi 97,6%.
Sprawność europejska wynosi 97,0%, natomiast sprawność MPPT przekracza 99%.
Całkowite zniekształcenie harmoniczne prądu THDi wynosi <3% przy mocy nominalnej, natomiast producent podaje prąd wejściowy DC na poziomie <0,5% In.

Rozbudowany system zabezpieczeń

SUN-20K-SG05LP3-EU-SM2 wyposażono w zabezpieczenia obejmujące m.in.:

• ochronę przed odwrotną polaryzacją po stronie DC,
• ochronę nadprądową wyjścia AC,
• ochronę termiczną,
• ochronę przeciwprzepięciową wyjścia AC,
• ochronę przeciwzwarciową AC,
• monitorowanie komponentów DC,
• monitorowanie prądu zwarcia doziemnego,
• monitorowanie sieci,
• ochronę przed pracą wyspową,
• wykrywanie usterek ziemi,
• monitorowanie impedancji izolacji DC,
• wykrywanie prądu różnicowego RCD.

Ochrona przeciwprzepięciowa została określona jako:

Typ II DC / Typ II AC.

Komunikacja i monitoring

Falownik wyposażono w interfejsy:

RS485, RS232 oraz CAN.

Producent przewiduje monitoring poprzez:

GPRS, WiFi, Bluetooth, 4G oraz opcjonalnie LAN.

Rozbudowana komunikacja pozwala na integrację urządzenia z systemem BMS oraz monitorowanie parametrów pracy instalacji.

Stopień ochrony IP65

Falownik posiada stopień ochrony IP65.
Może pracować w temperaturach od -40°C do +60°C, przy czym powyżej 45°C następuje obniżenie parametrów znamionowych.
Zastosowano inteligentne chłodzenie powietrzne, a deklarowany poziom hałasu wynosi ≤55 dB(A).

Wymiary urządzenia wynoszą:

456 × 750 × 268,5 mm

bez złączy i uchwytów montażowych.

Masa falownika wynosi 50,6 kg.

Dlaczego warto wybrać DEYE SUN-20K-SG05LP3-EU-SM2?

• moc znamionowa 20 kW
• maksymalna moc wejściowa PV 30 kW
• niskonapięciowy system magazynowania energii 48 V
• zakres napięcia baterii 40–60 V
• maksymalny prąd ładowania 350 A
• maksymalny prąd rozładowania 350 A
• 2 trackery MPPT
• 4 stringi PV – konfiguracja 2+2
• maksymalny prąd wejściowy PV 36+20 A
• maksymalny prąd zwarciowy PV 54+30 A
• maksymalne napięcie PV 800 V
• zakres MPPT 160–650 V
• trójfazowa praca 220/380 V lub 230/400 V
• 100% niezbalansowane obciążenie faz
• maksymalnie do 50% mocy znamionowej na jednej fazie
• współpraca z generatorem prądotwórczym
• praca sieciowa i poza siecią
• 6 okresów ładowania/rozładowania
• możliwość równoległej pracy urządzeń
• obsługa wielu akumulatorów równolegle
• RS485 / RS232 / CAN
• WiFi / Bluetooth / GPRS / 4G / opcjonalnie LAN
• maksymalna sprawność 97,6%
• sprawność MPPT >99%
• ochrona przepięciowa Typ II DC / Typ II AC
• IP65.

Zastosowanie

Falownik hybrydowy DEYE SUN-20K-SG05LP3-EU-SM2 jest przeznaczony przede wszystkim do bardziej wymagających instalacji fotowoltaicznych i magazynów energii.

Może znaleźć zastosowanie w:

przedsiębiorstwach,
gospodarstwach rolnych,
warsztatach i zakładach produkcyjnych,
obiektach usługowych i handlowych,
większych budynkach mieszkalnych,
systemach wymagających zasilania awaryjnego,
instalacjach off-grid,
systemach współpracujących z agregatem prądotwórczym.

Połączenie 20 kW mocy znamionowej, możliwości podłączenia instalacji PV do 30 kW oraz maksymalnego prądu ładowania i rozładowania 350 A sprawia, że jest to najbardziej wydajny wariant z serii przedstawionej w przesłanej karcie katalogowej.
