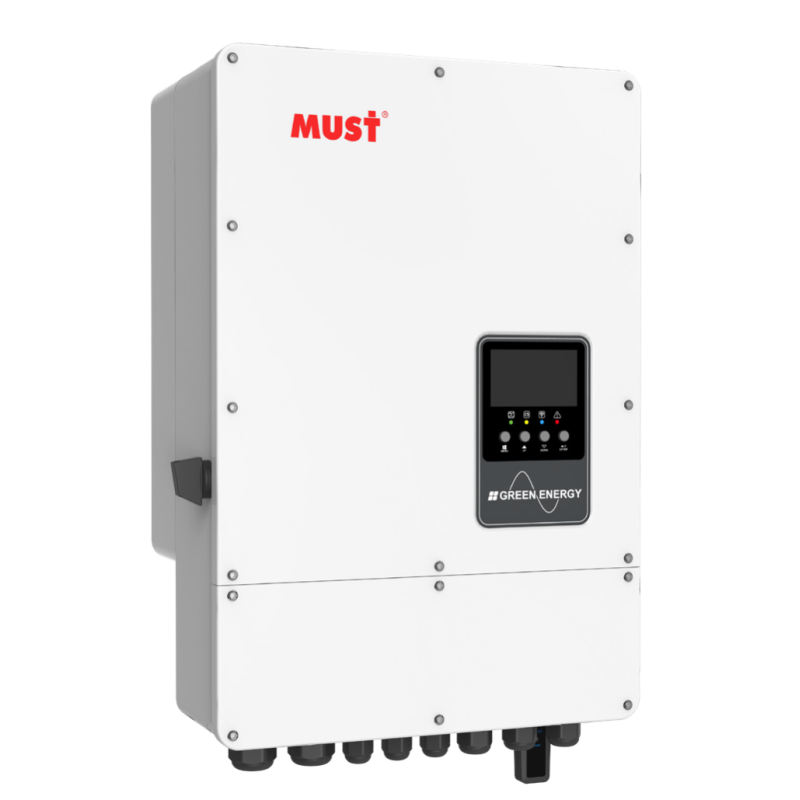

Falownik hybrydowy MUST 12 kW PH11-12KL3-EU - trójfazowy inwerter do magazynu energii 48 V

MUST PH11-12KL3-EU to nowoczesny trójfazowy falownik hybrydowy o mocy znamionowej 12 000 W, przeznaczony do budowy zaawansowanych systemów energetycznych łączących instalację fotowoltaiczną, magazyn energii, sieć elektroenergetyczną oraz opcjonalnie agregat prądotwórczy.

Jest to najmocniejszy model serii MUST PH1100 EU, wykorzystujący niskonapięciowy system bateryjny 48 V. Dzięki wysokiej mocy, możliwości podłączenia instalacji PV do 15,6 kWp oraz maksymalnemu prądowi ładowania i rozładowania wynoszącemu 240 A, falownik może być wykorzystany w większych instalacjach domowych, gospodarstwach rolnych oraz małych i średnich obiektach komercyjnych.

Falownik obsługuje zarówno pracę on-grid, czyli we współpracy z siecią elektroenergetyczną, jak również off-grid, umożliwiając budowę systemu zapewniającego zasilanie odbiorników również niezależnie od sieci.

Współpraca z magazynem energii 48 V

PH11-12KL3-EU współpracuje zarówno z akumulatorami litowymi, jak i kwasowo-ołowiowymi.
Napięcie nominalne systemu bateryjnego wynosi 48 V, natomiast zakres napięcia baterii obejmuje 40–60 V.
W przypadku baterii litowych falownik umożliwia komunikację z systemem BMS, dzięki czemu strategia ładowania może być dostosowywana do parametrów współpracującego magazynu energii.
Maksymalna moc ładowania i rozładowania dla modelu PH11-12KL3-EU wynosi 12 000 W, a maksymalny prąd ładowania/rozładowania osiąga 240 A.
Takie parametry pozwalają na współpracę z większymi systemami magazynowania energii i efektywne przekazywanie wysokiej mocy pomiędzy akumulatorem, instalacją PV oraz odbiornikami.

Obsługa instalacji fotowoltaicznej do 15,6 kWp

Model PH11-12KL3-EU umożliwia podłączenie instalacji fotowoltaicznej o maksymalnej mocy wejściowej 15 600 W.

Pozwala to na przewymiarowanie instalacji PV względem znamionowej mocy falownika. Seria PH1100 EU obsługuje współczynnik DC/AC wynoszący około 1,3, dzięki czemu możliwe jest zwiększenie dostępnej produkcji energii również w okresach słabszego nasłonecznienia.
Maksymalne napięcie wejściowe DC wynosi 800 V, napięcie znamionowe PV 550 V, a zakres pracy trackerów MPPT obejmuje 200–650 V.
Falownik posiada 2 niezależne trackery MPPT, co umożliwia bardziej elastyczne projektowanie instalacji fotowoltaicznej, np. przy panelach zamontowanych na różnych połaciach dachu lub pracujących w różnych warunkach nasłonecznienia.
Dla modelu 12 kW maksymalny prąd wejściowy PV wynosi 30 A / 15 A, a konfiguracja stringów dla trackerów MPPT wynosi 2+1.

Trójfazowe wyjście niesymetryczne

MUST PH11-12KL3-EU obsługuje 100% niesymetryczne wyjście trójfazowe, dzięki czemu energia nie musi być równomiernie rozdzielana pomiędzy wszystkie trzy fazy.

Maksymalna moc wyjściowa pojedynczej fazy może osiągnąć do 50% znamionowej mocy falownika.
Rozwiązanie to jest szczególnie przydatne w instalacjach, w których występują znaczące różnice w obciążeniu poszczególnych faz – na przykład w domu wyposażonym w dużą liczbę odbiorników elektrycznych, gospodarstwie rolnym, warsztacie czy obiekcie usługowym.
Falownik może w takim przypadku znacznie elastyczniej wykorzystywać energię zgromadzoną w magazynie i produkowaną przez instalację PV.

Integracja z agregatem prądotwórczym

Jedną z najważniejszych funkcjonalności serii PH1100 EU jest możliwość współpracy z generatorem prądotwórczym.
Falownik posiada dedykowane wejście generatora, dzięki czemu możliwe jest zbudowanie systemu składającego się z:

instalacji fotowoltaicznej + magazynu energii + sieci elektroenergetycznej + agregatu prądotwórczego.

W sytuacji, gdy produkcja energii z PV jest niewystarczająca, magazyn energii zostanie rozładowany, a sieć elektroenergetyczna jest niedostępna, agregat może stanowić kolejne źródło zasilania systemu.
Producent przewidział taką konfigurację bezpośrednio w konstrukcji falownika oraz przedstawia ją na schemacie instalacyjnym w karcie urządzenia.

Możliwość równoległej pracy do 6 falowników

Falownik MUST PH11-12KL3-EU umożliwia równoległą pracę maksymalnie 6 urządzeń, zarówno w systemach pracujących z siecią, jak i poza nią.
Daje to możliwość budowy znacznie większych systemów oraz późniejszej rozbudowy instalacji wraz ze wzrostem zapotrzebowania na energię.

Seria PH1100 EU obsługuje również:

sprzężenie AC przy modernizacji istniejącej instalacji PV,
wiele baterii połączonych równolegle,
integrację magazynu energii z generatorem.

Funkcja Time of Use - inteligentne wykorzystanie energii

Falownik wyposażono w funkcję Time of Use, która umożliwia zaprogramowanie do 6 przedziałów czasowych pracy systemu.
Pozwala to określić, w jakich godzinach magazyn energii powinien być ładowany, kiedy energia powinna być z niego pobierana oraz jak system ma wykorzystywać dostępne źródła energii.
Funkcja może być szczególnie przydatna przy taryfach zależnych od pory dnia oraz w instalacjach, w których celem jest zwiększenie autokonsumpcji energii produkowanej z fotowoltaiki.

Monitoring WiFi i komunikacja BMS

PH11-12KL3-EU wyposażono w rozbudowane możliwości komunikacji pozwalające na integrację falownika z magazynem energii oraz systemem zarządzania instalacją.

Falownik posiada:

2× CAN – komunikacja z BMS i praca równoległa,
RS485 – komunikacja z BMS,
RS232 – zdalne sterowanie,
port DRM,
WiFi – monitoring pracy systemu.

Pozwala to kontrolować pracę falownika, magazynu energii i instalacji PV oraz dostosowywać sposób funkcjonowania systemu do potrzeb konkretnego obiektu.

Dlaczego warto wybrać MUST PH11-12KL3-EU?

• Moc znamionowa 12 kW – najmocniejszy wariant serii PH1100 EU.
• Trójfazowa praca 380/400 V.
• Niskonapięciowy magazyn energii 48 V.
• Maksymalna moc instalacji PV aż 15,6 kW.
• 2 niezależne trackery MPPT.
• Maksymalny prąd wejściowy PV 30 A / 15 A.
• Maksymalny prąd ładowania/rozładowania 240 A.
• Maksymalna moc ładowania/rozładowania 12 kW.
• Praca on-grid i off-grid.
• 100% niesymetryczne wyjście trójfazowe.
• Do 50% mocy znamionowej na pojedynczej fazie.
• Obsługa generatora prądotwórczego.
• Możliwość równoległej pracy do 6 falowników.
• Obsługa wielu równolegle połączonych baterii.
• Sprzężenie AC do modernizacji istniejących instalacji PV.
• CAN / RS485 / RS232.
• Monitoring WiFi.
• Funkcja Time of Use – do 6 przedziałów czasowych.
• Stopień ochrony IP66.
• Maksymalna sprawność ≥97,6%.
• 5 lat gwarancji.

Zastosowanie

Falownik hybrydowy MUST PH11-12KL3-EU 12 kW przeznaczony jest przede wszystkim do większych instalacji, w których wymagane jest efektywne zarządzanie znaczną ilością energii.

Może znaleźć zastosowanie między innymi w:

większych domach jednorodzinnych,
budynkach z dużą instalacją fotowoltaiczną,
gospodarstwach rolnych,
warsztatach,
małych i średnich przedsiębiorstwach,
lokalach i obiektach usługowych,
systemach zasilania awaryjnego,
instalacjach współpracujących z agregatem prądotwórczym,
modernizowanych instalacjach fotowoltaicznych wyposażanych w magazyn energii.

Połączenie instalacji PV, falownika hybrydowego oraz magazynu energii umożliwia zwiększenie autokonsumpcji, magazynowanie nadwyżek produkcji oraz wykorzystanie energii w okresach największego zapotrzebowania.

Dzięki integracji z generatorem falownik może być także elementem bardziej rozbudowanego systemu zwiększającego bezpieczeństwo energetyczne obiektu.
