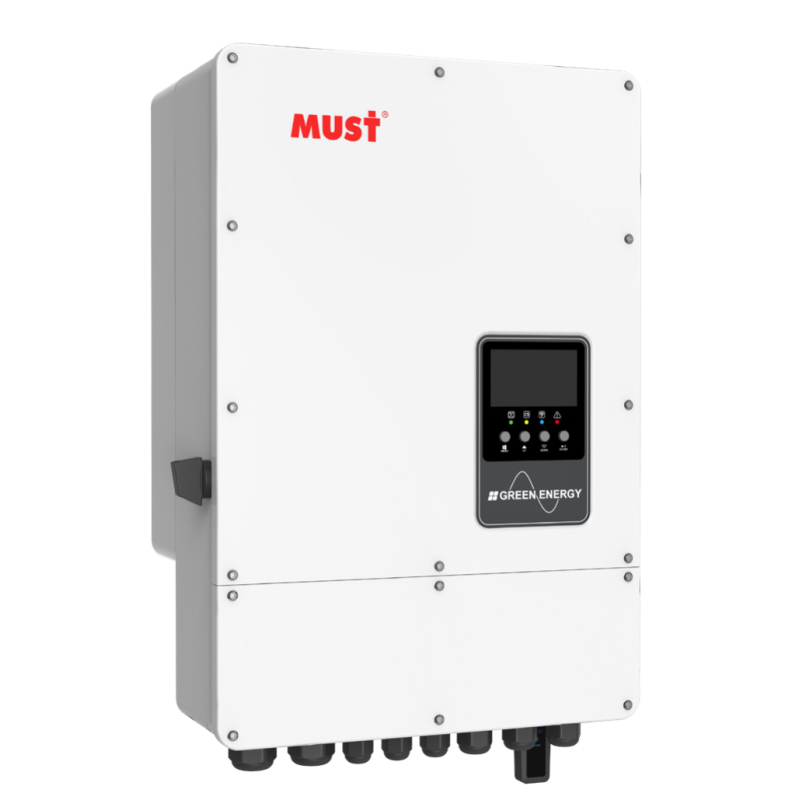

Falownik hybrydowy MUST 10 kW PH11-10KL3-EU - trójfazowy inwerter do magazynu energii 48 V

MUST PH11-10KL3-EU to nowoczesny trójfazowy falownik hybrydowy o mocy znamionowej 10 000 W, zaprojektowany do budowy instalacji łączących fotowoltaikę, magazyn energii, sieć elektroenergetyczną oraz opcjonalnie agregat prądotwórczy.

Model należy do serii MUST PH1100 EU i wykorzystuje niskonapięciowy system akumulatorowy 48 V. Rozwiązanie sprawdzi się zarówno w instalacjach domowych o większym zapotrzebowaniu na energię, jak również w małych i średnich obiektach firmowych, usługowych oraz komercyjnych.

Falownik może pracować zarówno w trybie on-grid, wykorzystując energię z sieci elektroenergetycznej, jak i w systemach off-grid, w których energia produkowana przez instalację PV i zgromadzona w magazynie może zasilać odbiorniki niezależnie od dostępności sieci.

Współpraca z magazynem energii 48 V

PH11-10KL3-EU obsługuje zarówno akumulatory litowe, jak i kwasowo-ołowiowe.

Napięcie nominalne systemu bateryjnego wynosi 48 V, natomiast zakres napięcia akumulatora wynosi 40–60 V.

W przypadku baterii litowych falownik może komunikować się z systemem BMS i automatycznie dostosowywać strategię ładowania. Maksymalna moc ładowania i rozładowania dla modelu 10 kW wynosi 10 000 W, natomiast maksymalny prąd ładowania/rozładowania osiąga 210 A.

Tak wysoki prąd pozwala efektywnie wykorzystywać większe banki energii i szybko przekazywać energię pomiędzy akumulatorem a instalacją elektryczną obiektu.

Do 13 kWp instalacji fotowoltaicznej

Po stronie instalacji PV model PH11-10KL3-EU umożliwia podłączenie paneli fotowoltaicznych o łącznej maksymalnej mocy wejściowej 13 000 W.

Oznacza to współczynnik przewymiarowania DC/AC wynoszący około 1,3, co umożliwia wykorzystanie instalacji fotowoltaicznej o mocy większej niż znamionowa moc wyjściowa falownika.

Maksymalne napięcie wejściowe DC wynosi 800 V, a zakres pracy MPPT obejmuje 200–650 V. Falownik wyposażono w 2 niezależne trackery MPPT, co zwiększa elastyczność projektowania instalacji fotowoltaicznej.

W modelu 10 kW maksymalny prąd wejściowy PV wynosi 30 A / 15 A, natomiast konfiguracja stringów dla trackerów MPPT wynosi 2+1.

Trójfazowa praca i niesymetryczne obciążenie

Jedną z ważniejszych cech falownika MUST PH11-10KL3-EU jest możliwość obsługi 100% niesymetrycznego obciążenia trójfazowego.

Maksymalna moc wyjściowa pojedynczej fazy może osiągnąć do 50% znamionowej mocy falownika. W przypadku modelu 10 kW oznacza to możliwość znacznie bardziej elastycznego rozdzielania dostępnej energii pomiędzy poszczególne fazy.

Jest to szczególnie istotne w budynkach mieszkalnych i firmowych, w których zużycie energii bardzo rzadko jest identyczne na każdej z trzech faz.

Współpraca z agregatem prądotwórczym

Falownik posiada możliwość współpracy z generatorem prądotwórczym, dzięki czemu może być wykorzystany jako element rozbudowanego systemu zapewniającego większą niezależność energetyczną.

System może obejmować jednocześnie:

instalację fotowoltaiczną + magazyn energii + sieć elektroenergetyczną + agregat prądotwórczy.

W przypadku braku wystarczającej produkcji z fotowoltaiki i niskiego poziomu naładowania magazynu możliwe jest wykorzystanie dodatkowego źródła energii.

Producent przewidział oddzielne wejście generatora, a karta katalogowa przedstawia również wariant instalacji zintegrowanej z generatorem.

Możliwość rozbudowy systemu

Seria PH1100 EU umożliwia równoległe połączenie maksymalnie 6 falowników, zarówno podczas pracy sieciowej, jak i poza siecią.

Pozwala to projektować większe instalacje oraz w przyszłości zwiększać możliwości systemu wraz ze wzrostem zapotrzebowania energetycznego obiektu.

Falownik obsługuje również:

sprzężenie AC, pozwalające modernizować istniejące instalacje fotowoltaiczne,

wiele baterii połączonych równolegle,

oraz integrację magazynu energii z generatorem.

Inteligentne zarządzanie energią – Time of Use

Falownik MUST PH11-10KL3-EU wyposażono w funkcję Time of Use, umożliwiającą zaprogramowanie maksymalnie 6 przedziałów czasowych pracy systemu.

Pozwala to określić, kiedy magazyn powinien być ładowany, a kiedy energia powinna być z niego wykorzystywana.

Funkcja może być szczególnie przydatna w obiektach korzystających ze zmiennych taryf energii lub w systemach nastawionych na maksymalizację autokonsumpcji energii produkowanej przez instalację PV.

Monitoring WiFi i komunikacja z BMS

Falownik wyposażony został w rozbudowany zestaw interfejsów komunikacyjnych.

Urządzenie posiada między innymi:

2× CAN - BMS i komunikacja równoległa,
RS485 - komunikacja z BMS,
RS232 - zdalne sterowanie,
DRM,
WiFi - monitoring pracy instalacji.

Pozwala to integrować falownik z nowoczesnymi systemami magazynowania oraz kontrolować podstawowe parametry pracy instalacji.

Dlaczego warto wybrać MUST PH11-10KL3-EU?

• Moc znamionowa 10 kW – odpowiednia dla większych instalacji domowych oraz obiektów komercyjnych.
• Trójfazowa praca 380/400 V.
• Niskonapięciowy system baterii 48 V.
• Maksymalna moc PV 13 kW.
• 2 niezależne trackery MPPT.
• Maksymalny prąd PV 30 A / 15 A.
• Maksymalny prąd ładowania/rozładowania 210 A.
• Praca on-grid i off-grid.
• 100% niesymetryczne wyjście trójfazowe.
• Do 50% mocy znamionowej falownika na pojedynczej fazie.
• Obsługa generatora prądotwórczego.
• Możliwość równoległej pracy do 6 falowników.
• Możliwość wykorzystania wielu równolegle połączonych baterii.
• Sprzężenie AC umożliwiające modernizację istniejącej instalacji PV.
• CAN / RS485 / RS232.
• Monitoring WiFi.
• Funkcja Time of Use – do 6 przedziałów czasowych.
• Stopień ochrony IP66.
• Maksymalna sprawność ≥97,6%.
• 5 lat gwarancji.

Zastosowanie

Falownik hybrydowy MUST PH11-10KL3-EU 10 kW może być wykorzystywany między innymi w:

domach jednorodzinnych z większą instalacją PV,
budynkach wyposażonych w magazyn energii,
małych i średnich firmach,
warsztatach i obiektach usługowych,
gospodarstwach rolnych,
obiektach wymagających zasilania awaryjnego,
instalacjach wykorzystujących agregat prądotwórczy,
modernizowanych instalacjach fotowoltaicznych.

Połączenie falownika hybrydowego z instalacją fotowoltaiczną i magazynem energii pozwala zwiększać autokonsumpcję energii, ograniczać pobór energii z sieci oraz wykorzystywać zgromadzoną energię w okresach największego zapotrzebowania.

W wariancie rozbudowanym system może dodatkowo współpracować z generatorem, co zwiększa możliwości zapewnienia ciągłości zasilania. Karta producenta pokazuje zarówno podstawowy układ systemu, jak i konfigurację wyposażoną w generator.
